ホントにあってるのかどうか、ちゃんと自前でピックアップのインピーダンスを
測ってみたくなったんだけど・・・・
＃スペクトルアナライザ・・・１台80万円也 遊びで買うには、ちょっときついな。
まぁ、できないことは、さっさとあきらめて（と、いいつつ、虎視眈々なんだけど）
とりあえず、パソコン上でできそうなことということで、
それっぽい等価回路でシミュレーションを走らせてみました。
（Linear Technologyが無償提供してくれてるLTspiceっていう電子回路シミュレーター使ってみました）
で、周波数特性を見てみたわけですが・・・
まあ、なんとなく、分かったようなわからんような感じで・・・
ともかく、LTspiceって面白そう。という記事です。
ご興味、ご関心とお時間のあるかたは、是非、続きをどうぞ。
[2回]
・・・続きです。
ギターに接続するアンプとかのデバイスの内部抵抗は、1MΩと設定するのが
お約束らしいので、とりあえず、それに従ってみる。

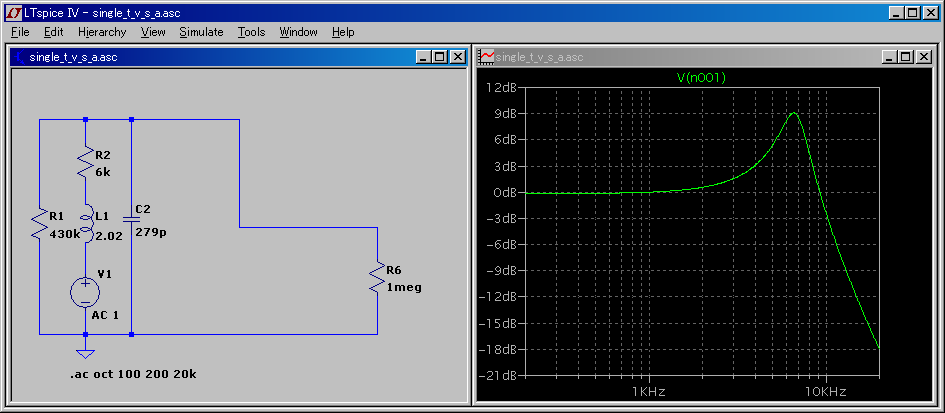

この間計算でだしたシングルコイルピックアップの回路に、アンプをつないで、
アンプ（の内部抵抗、下の図でいうとR6）にかかる電圧を見てやる。
ということで、インピーダンスの周波数特性のグラフのピークとほぼ同じ、およそ6.5kHzにピークがでます。
しかし、まあ、さすがに、シールドで繋ぐんだから、
シールドの静電容量は無視しちゃいかんだろう。
ということで、シールドの容量を300pFということにして、繋いでみます。
パッと見、あんまり変わった気がしませんが、
これだけで、ピークが4.5kHzぐらいまで左にづれてます。
じゃあ、ボリュームコントロールをつけるとどうなるか？

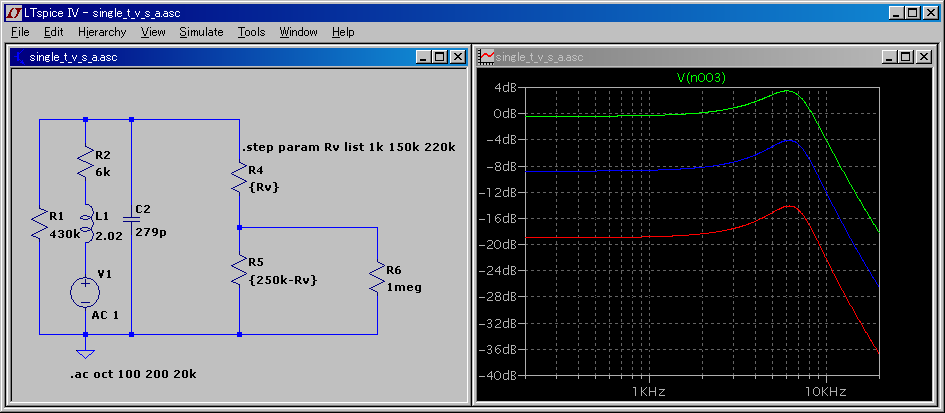

まずは、シールドの静電容量を考慮しない場合（というか、無視できるぐらい容量が小さいとすれば）
あたりまえですが、ボリュームを絞る（緑→青→赤）と、確かに電圧が低下します。
それよりなにより、ボリュームコントロールをつけると、ピークの高さが劇的に変化します。
（ピックアップのところの絶縁抵抗の大小がピークの尖り具合を決めてたのと同様です）
んで、ピークの位置は、ちょっとだけ左によりますが、ほぼ変わりません。

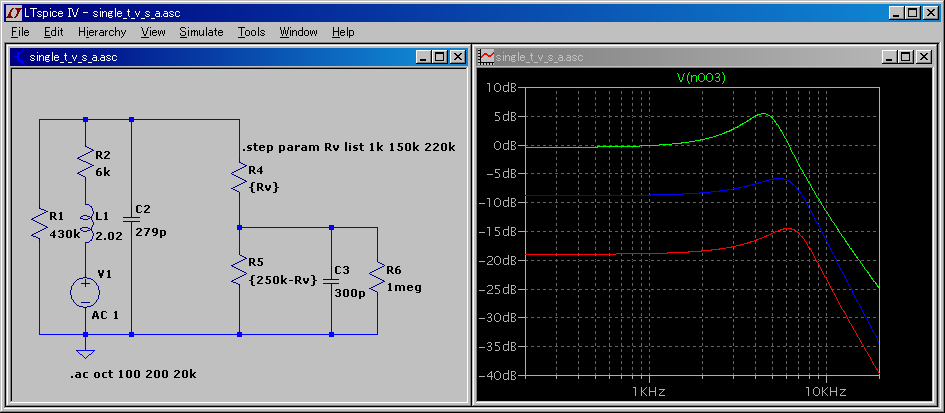

シールドの容量を考慮する場合。
ボリュームを絞ると、ピークの位置が右にづれて、元の6.5kHz付近までもどってきます。
＃どうしてでしょう？
まあ、長いシールドを使う時は、ボリュームによって、トーンが変わるので注意
・・・ということかな？
じゃあ、今度は、ボリュームコントロールじゃなくて、トーンコントロールをつけた場合
まずは、シールド容量なし（上）とシールド容量あり（下）
基本的な特徴はあんまり変わらない。トーンを絞るとピークが小さくなる。高音域が落ちる。
というわけで、全体としては、どんな感じかというと
まあ、なんとなく、分かったようなわからんような。こんな感じです。
＃LTspiceって面白そう。という記事でした。
