ボディ製作:その6(コントロールザグリ)

2013/01/26(Sat)21:48

ザグリ冶具ができたので、まずは、コントロールザグリを掘ります。

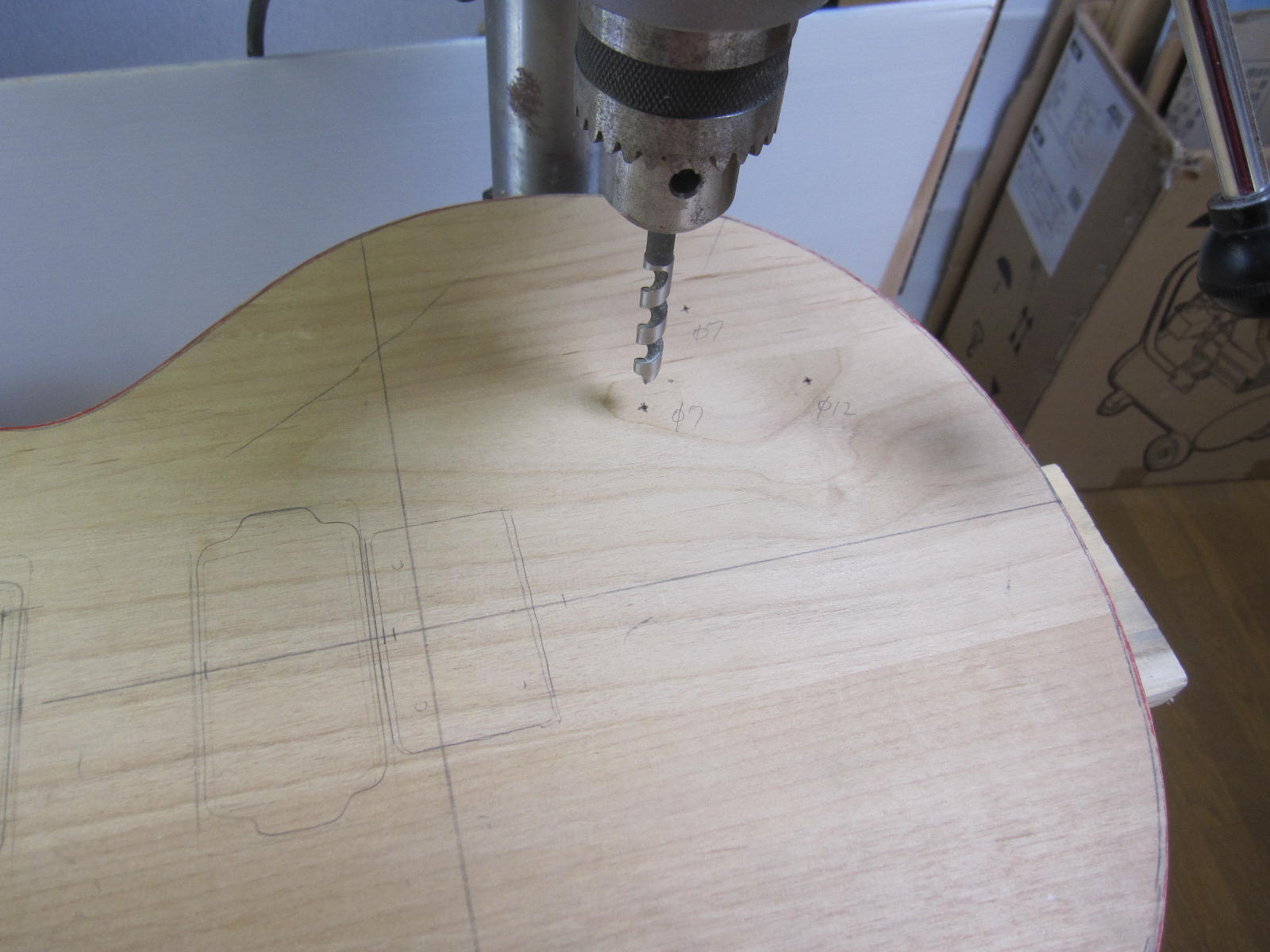

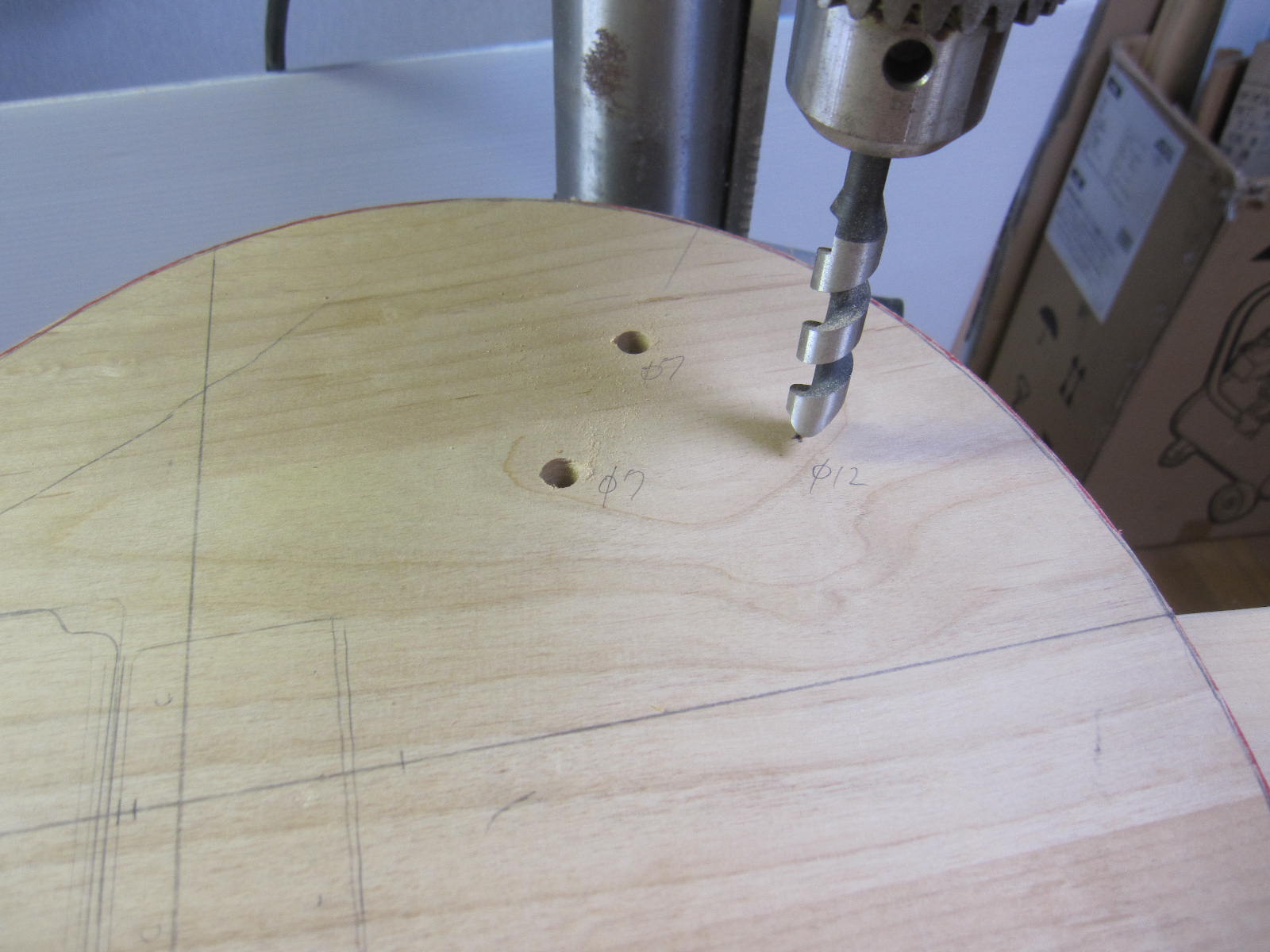

始めに、表からポットとトグルスイッチの穴を開けます(裏まで貫通)
control_01.jpg control_02.jpg control_03.jpg

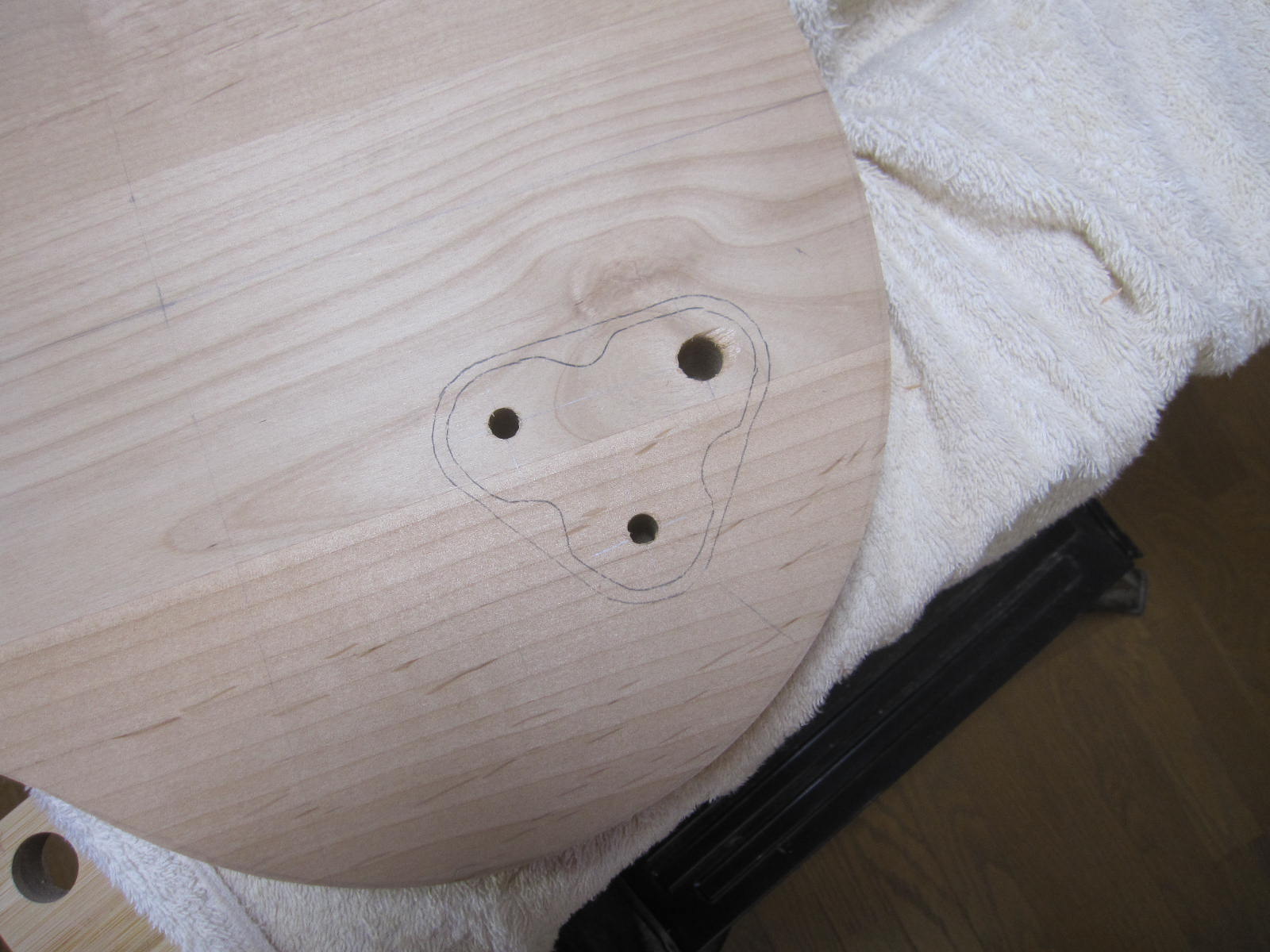

で、裏から確認。だいたいの位置はいい感じですね。

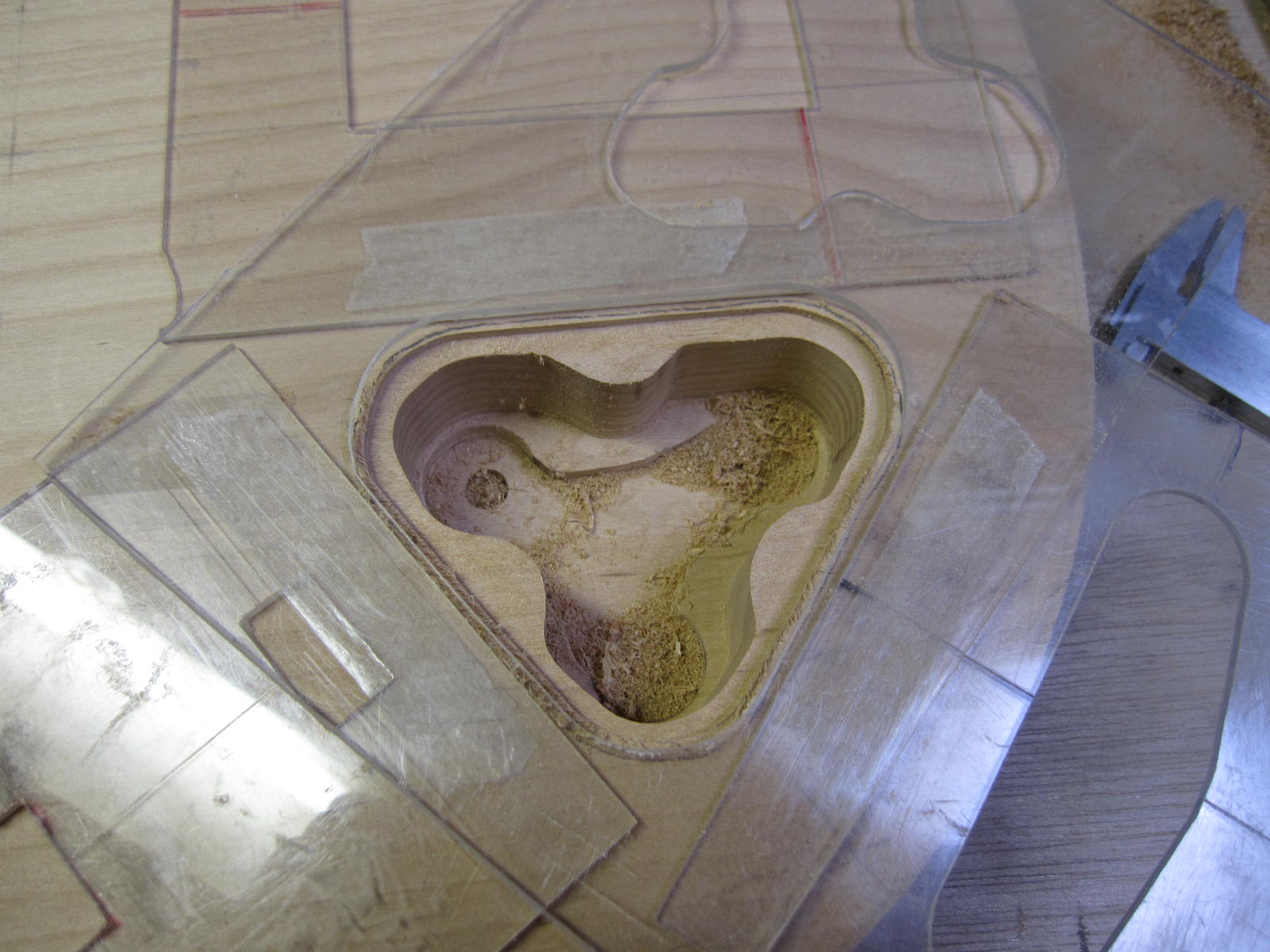

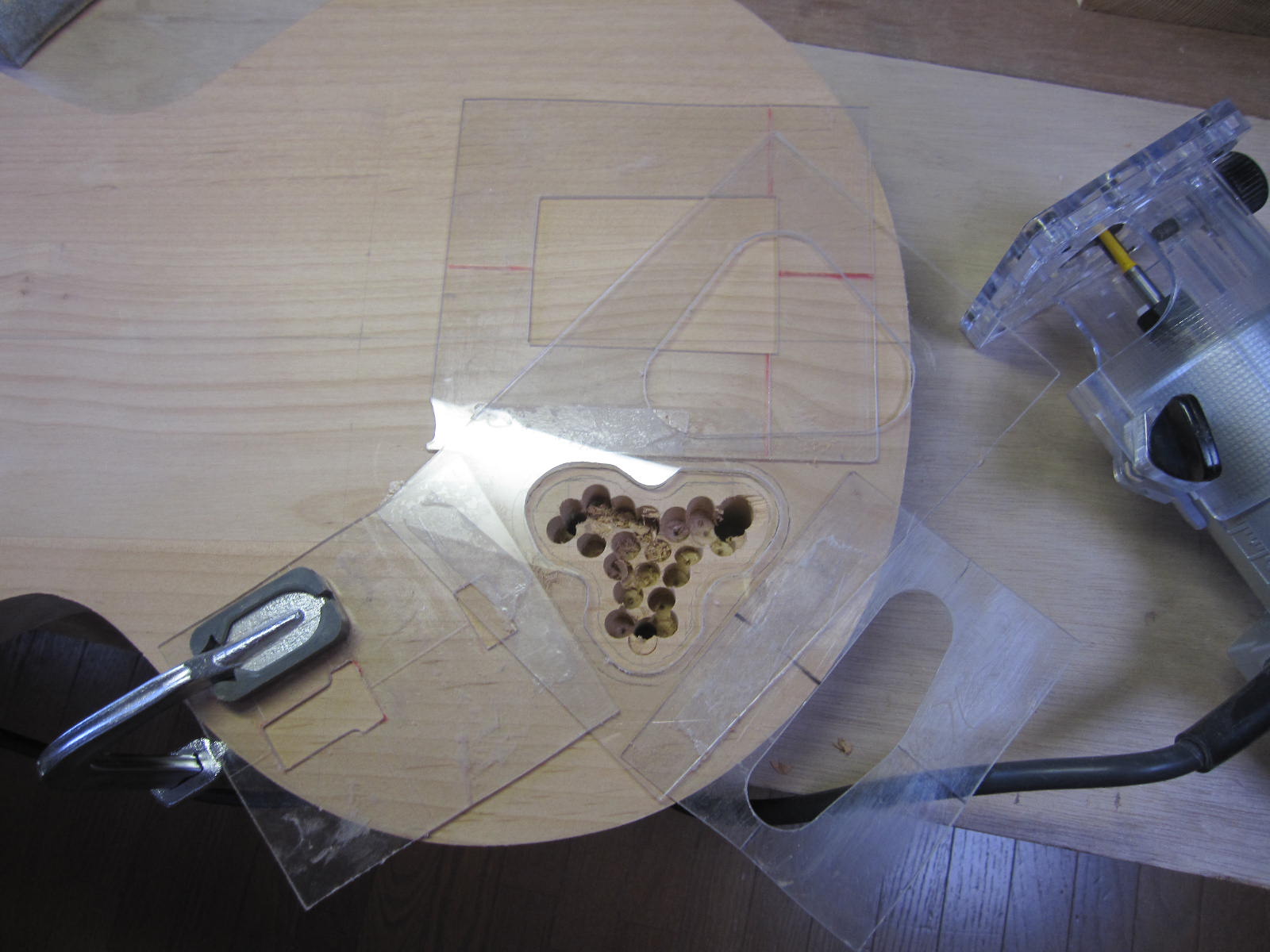

穴の位置をみつつ、ザグリ冶具を貼ります。
厚みが2ミリと、トリマーのガイドに対して薄すぎるので、
適当なプラ板で嵩上げして、と。

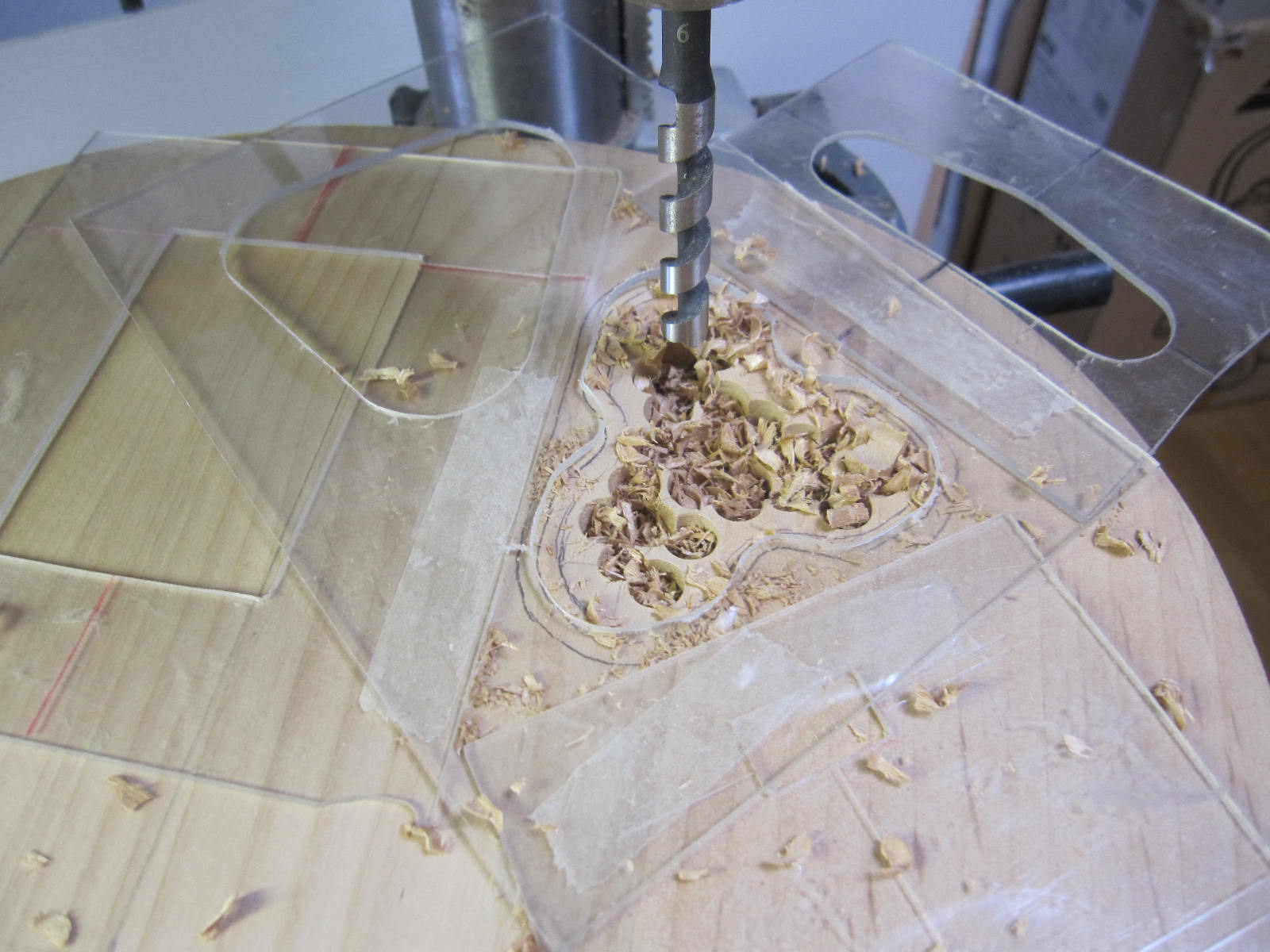

まずは、ボール盤で25ミリぐらい肉抜きしておきます。
control_04.jpg control_05.jpg

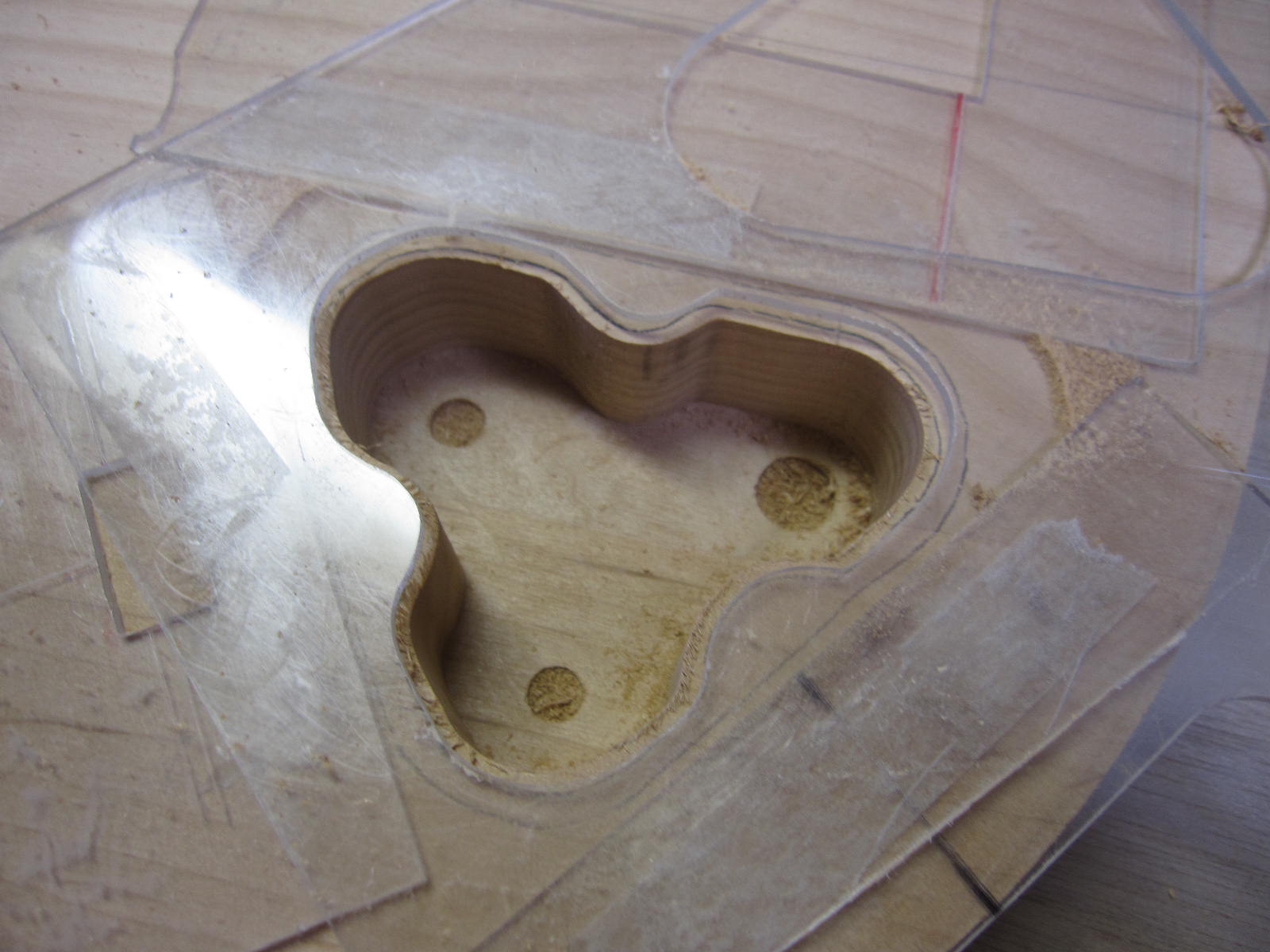

トリマーの写真がないんですが、とりあえず、27ミリまで掘れました。
手持ちのビットだと、これが精一杯。あと5ミリぐらいは掘りたいんだけど・・
#スペック的には最大深20ミリなので、これでも無理やりなんだけど。

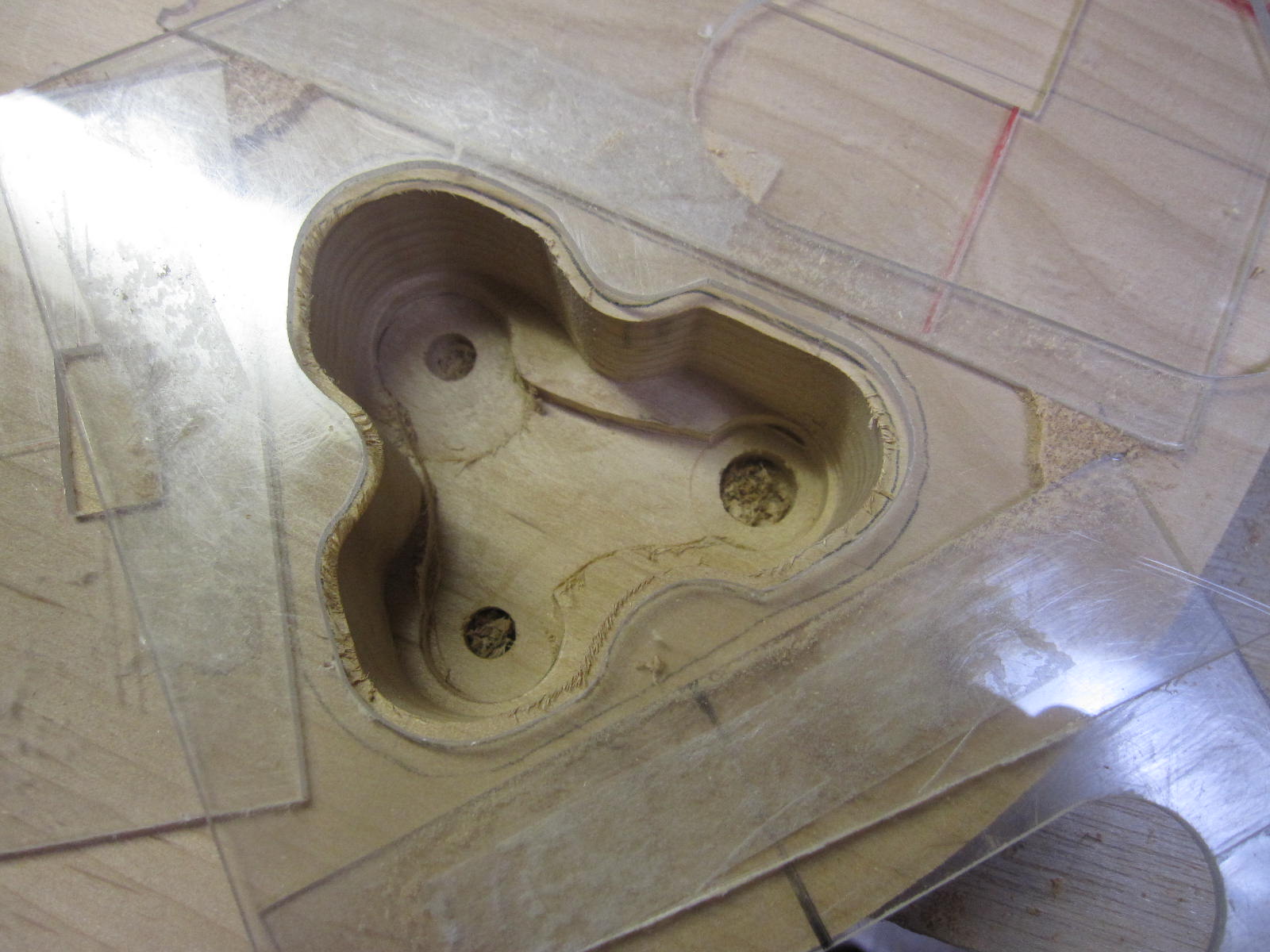

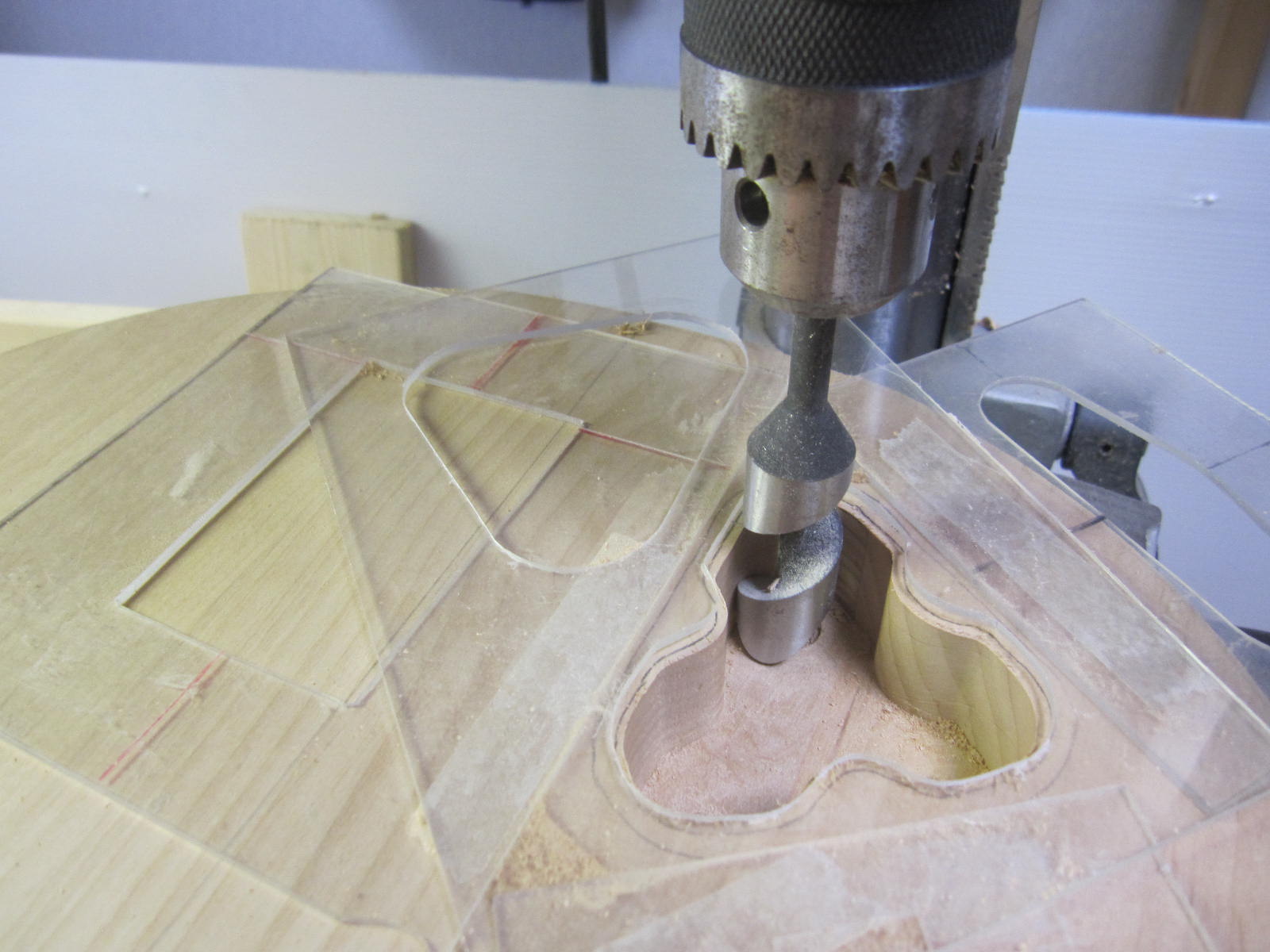

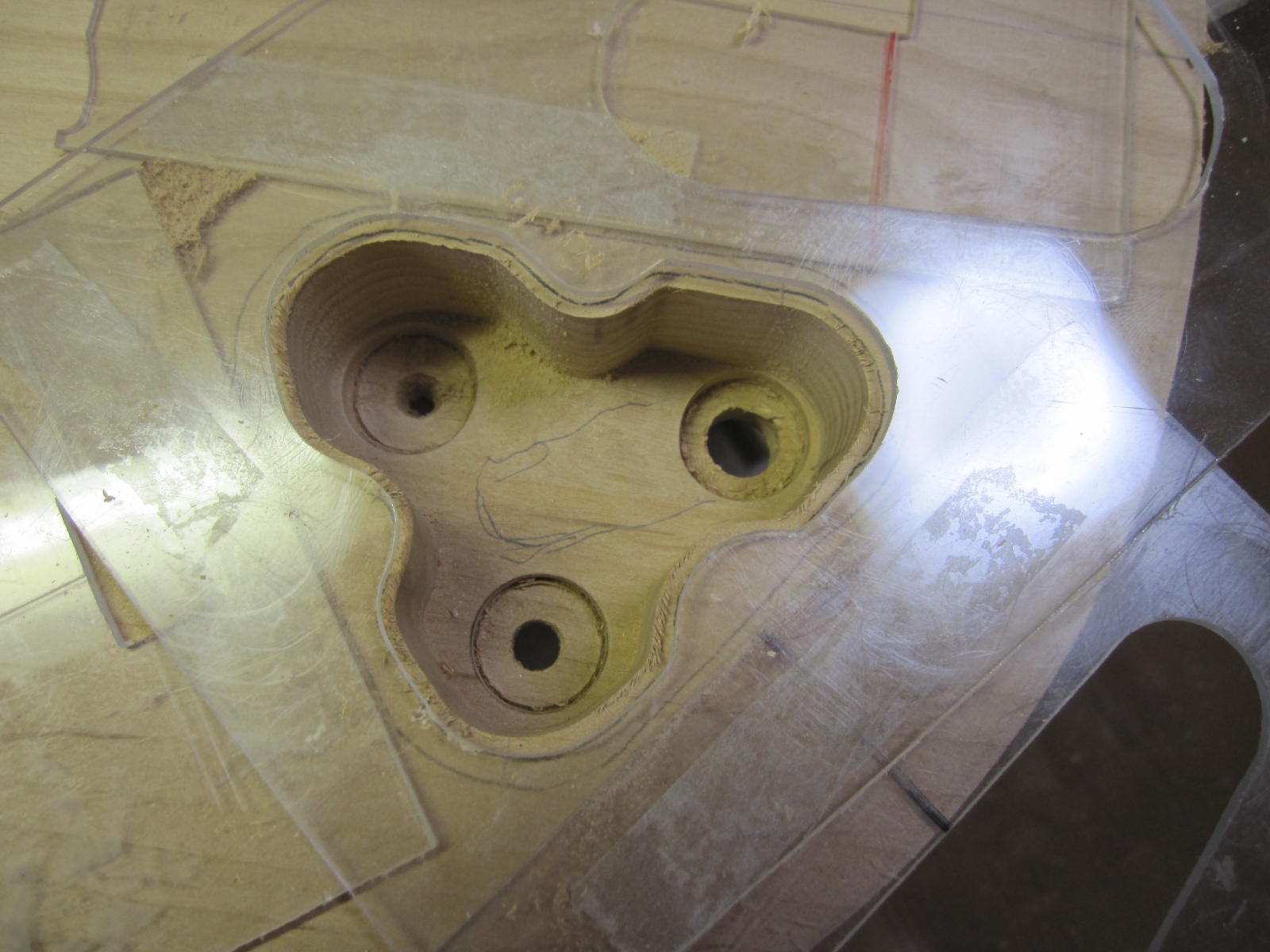

穴の周りだけでも、と、Φ20のドリルで5ミリほど。
control_07.jpg control_09.jpg

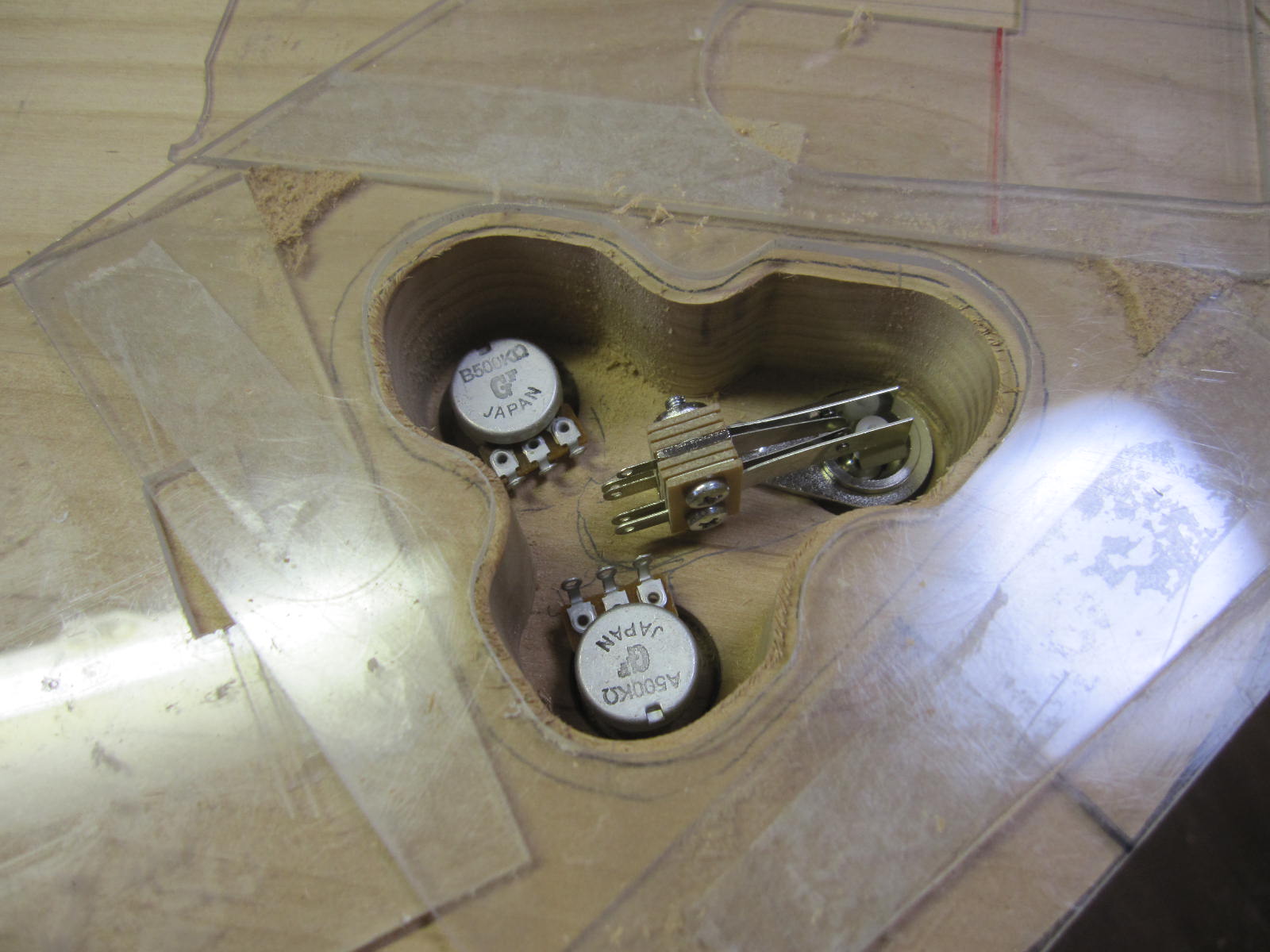

パーツを置いてみる・・・
丸じゃあダメみたい。出っ張り部分がΦ20からはみ出ますね。

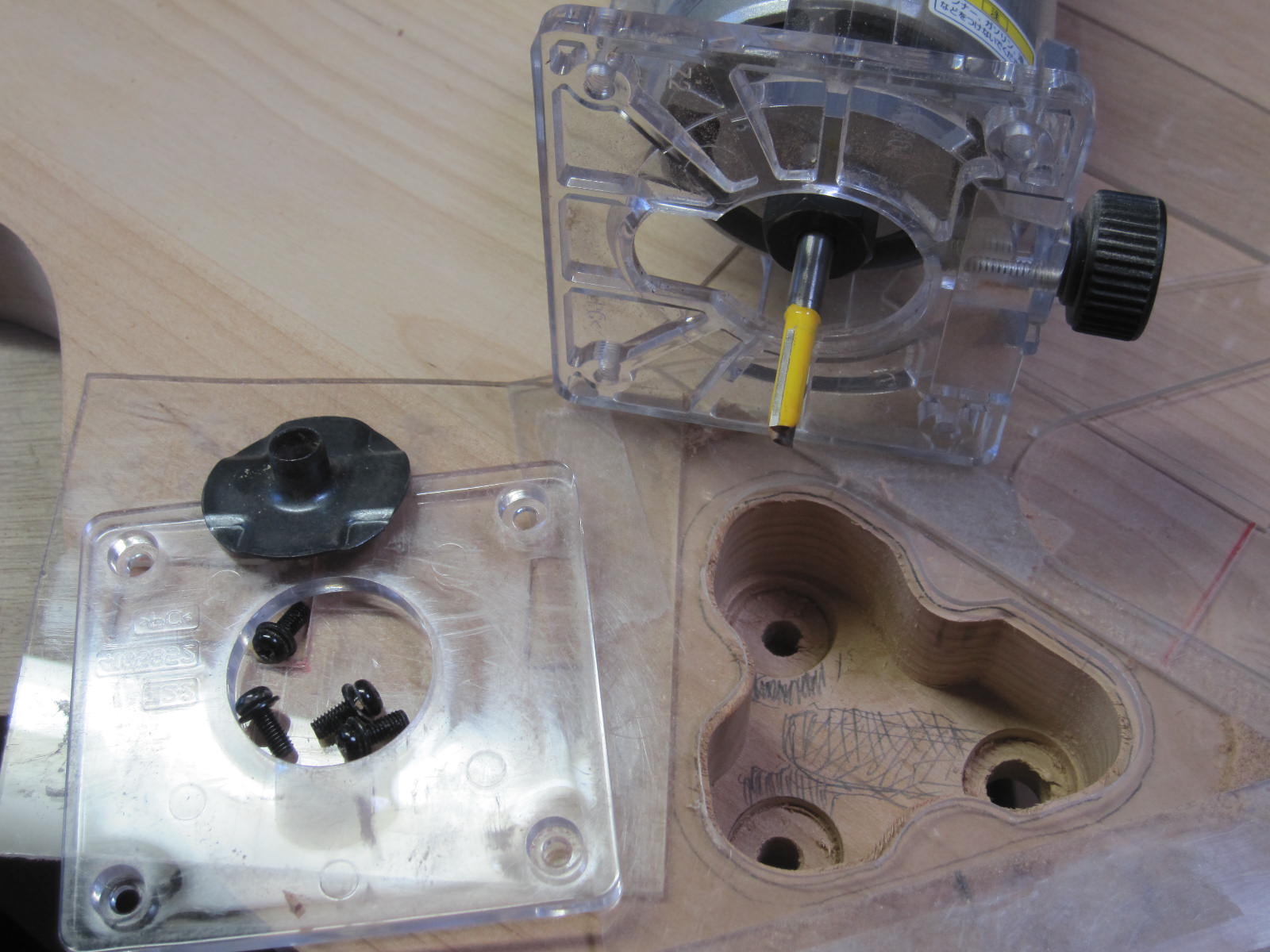

しょうがないのでガイドを外して、フリーハンドで部分的に掘り下げます。
control_11.jpg control_10.jpg

で、パーツを置いてみる。
いいようですね。

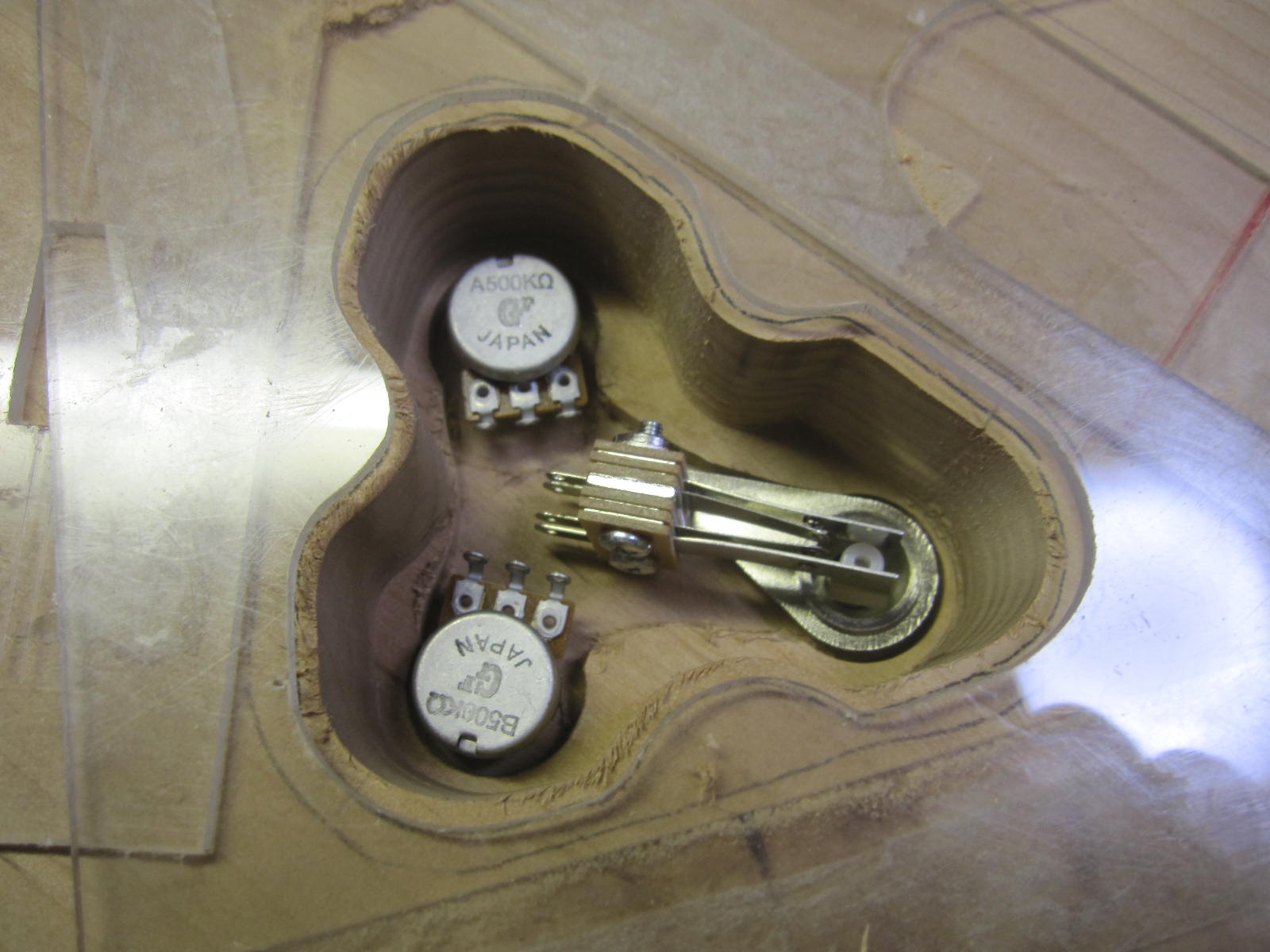

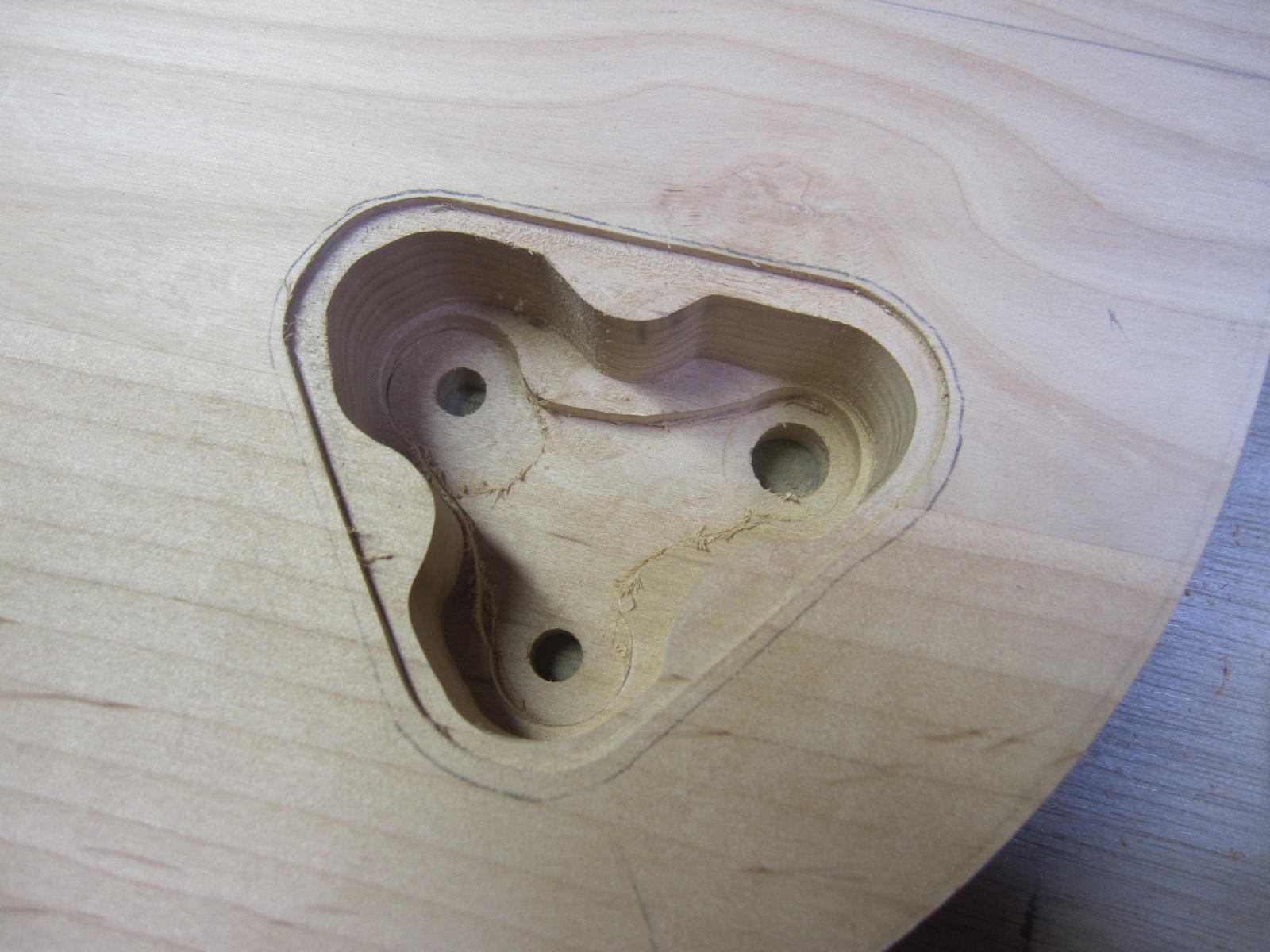

で、カバーの分2ミリほど周囲を掘り下げて、完成です。
control_13.jpg control_14.jpg

次は、ネックポケットを掘ってから、ピックアップザグリです。つづく
