ロッド溝ができましたんで、埋め木を仕上ます。
まずは、ナット部分の埋め木です。

（写真が２枚しかないけど、コレ作るの、50分ぐらい時間かかってます。）

つぎは、ロッドの埋め木です。まずは、湾曲部分を罫書いた通りに削ります。

その後、厚みを軽く調整して、
1時間経過。

さて、埋め木を接着する前にヘッド側のナット部の穴あけです。
（コレがないとレンチを入れるところがなくなる）
図面をみながら・・・・

てな感じで、穴が完成。ちゃんとレンチが入ります。


では、埋め木を仕上ます。溝に入るかどうか確認しながら、厚みを落とします。

厚みがいい感じになったら、適当に切り込みを入れて、

木工用ボンドで接着です。

クランプを、（普段、机の天板とか、ボール盤を固定してる奴まで総動員して、）
ありったけ使って、とにかく、思いっきり締め付けて、放置します。つづく

[2回]



いよいよロッド溝です。

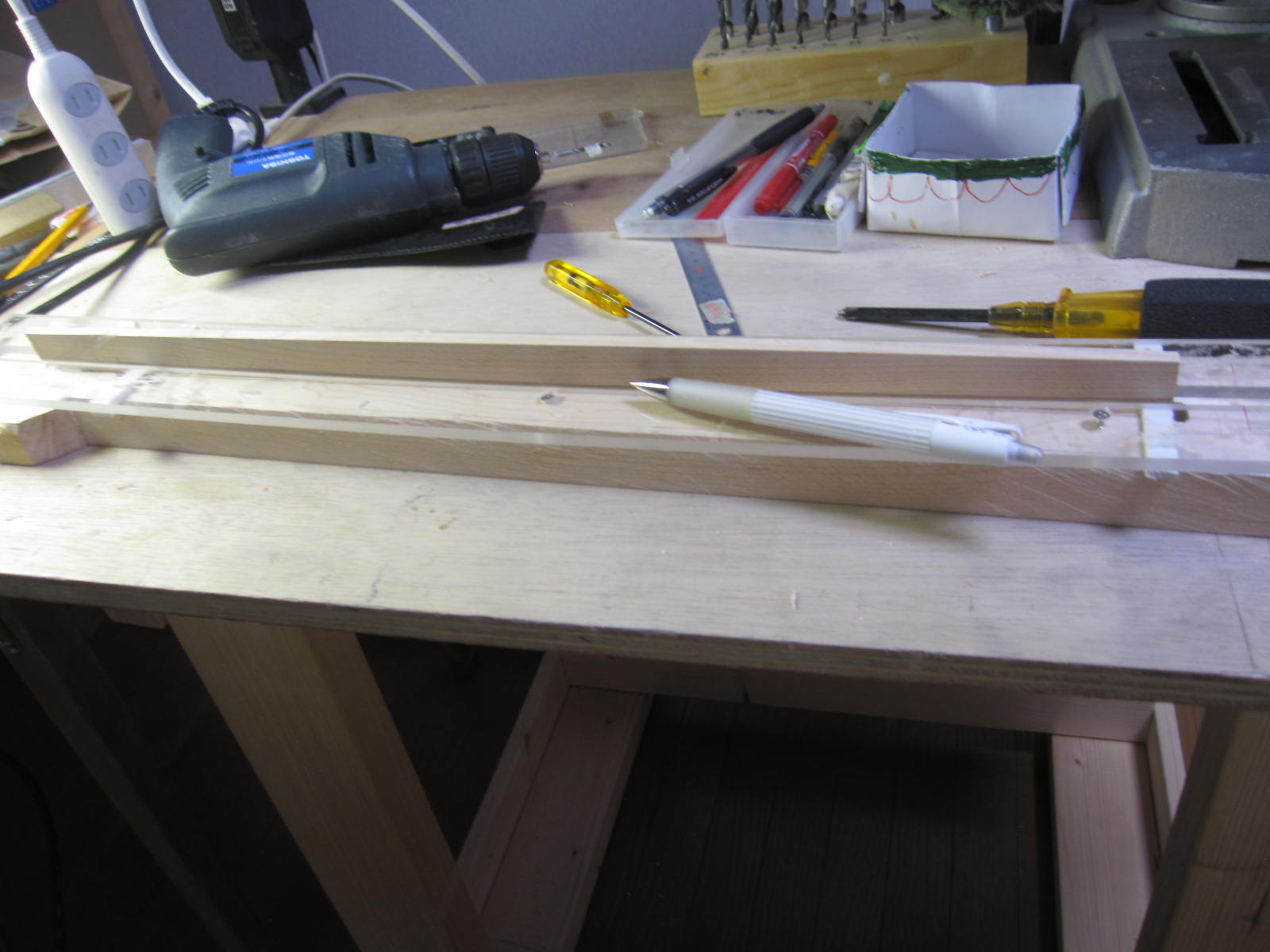

3ミリ厚のプラ板の切れ端を４つ使って、5ミリ厚のアクリル板を細長く切ったものを２本、
たわませつつ、指板接着面にネジ止めします。で、忘れないうちに、埋め木に罫書き。

（このために、埋め木を先に用意してたわけですね）

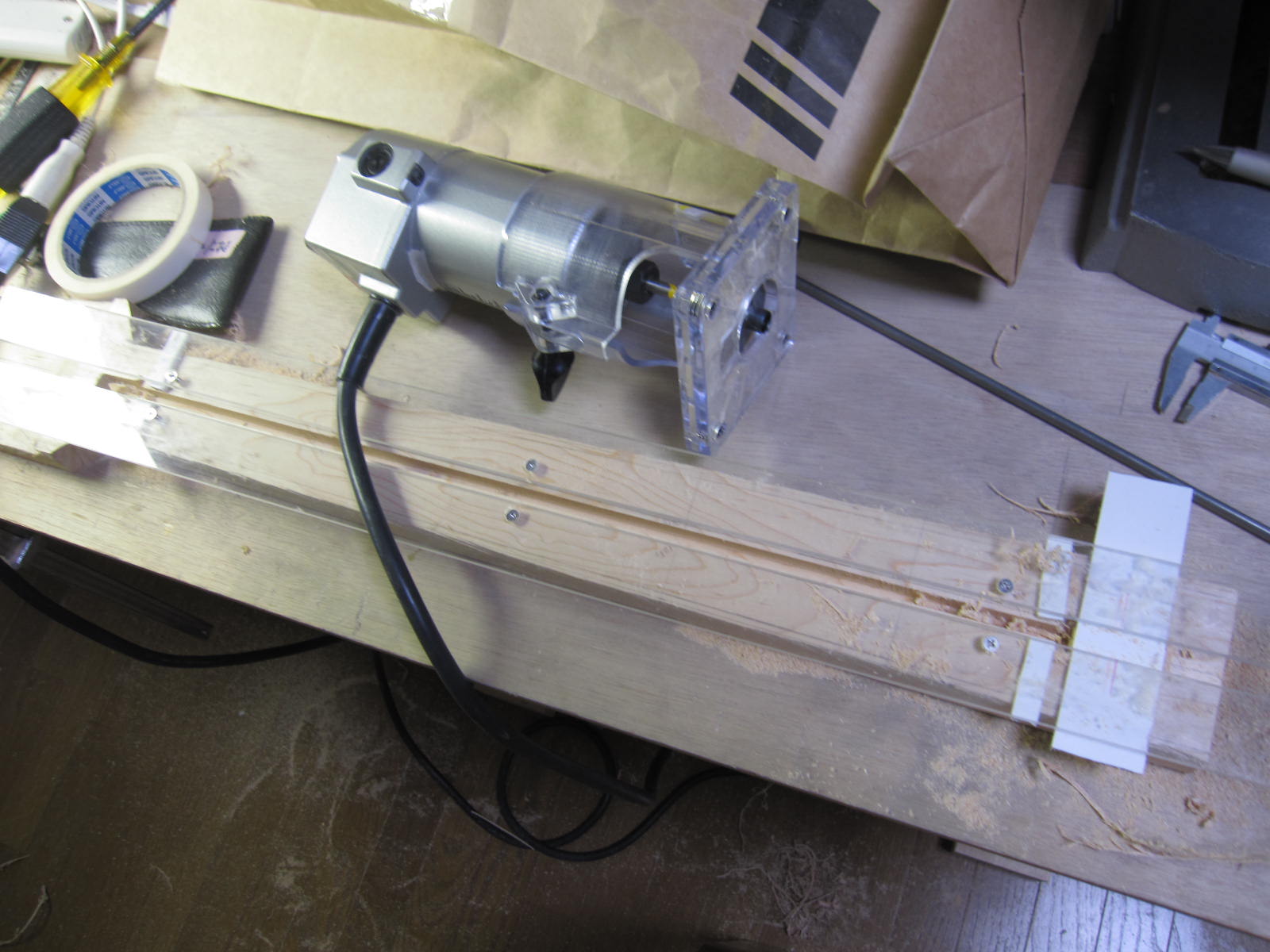

埋め木にたわみを罫書いたら、いよいよ溝掘り、例によってトリマーです。

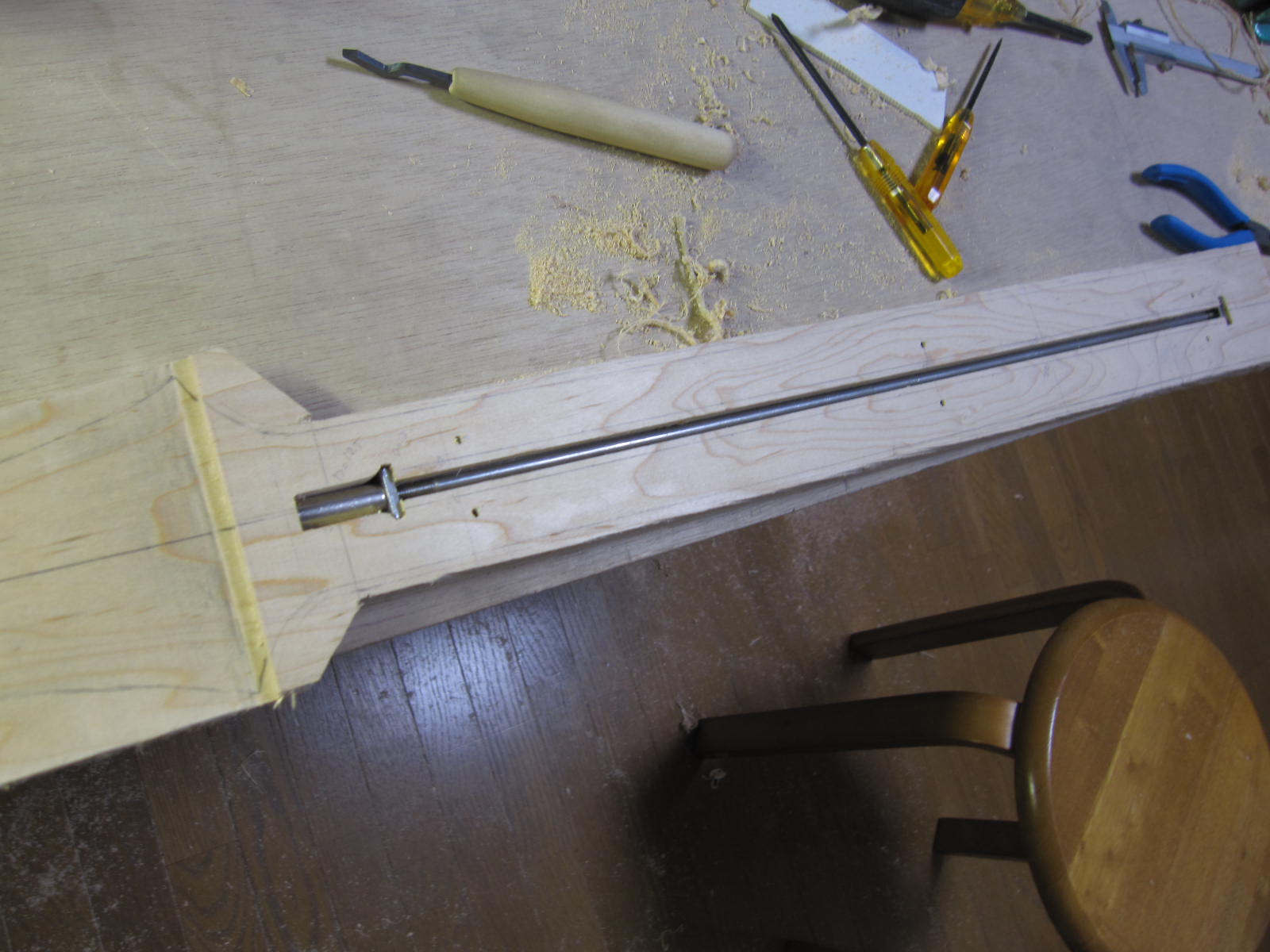

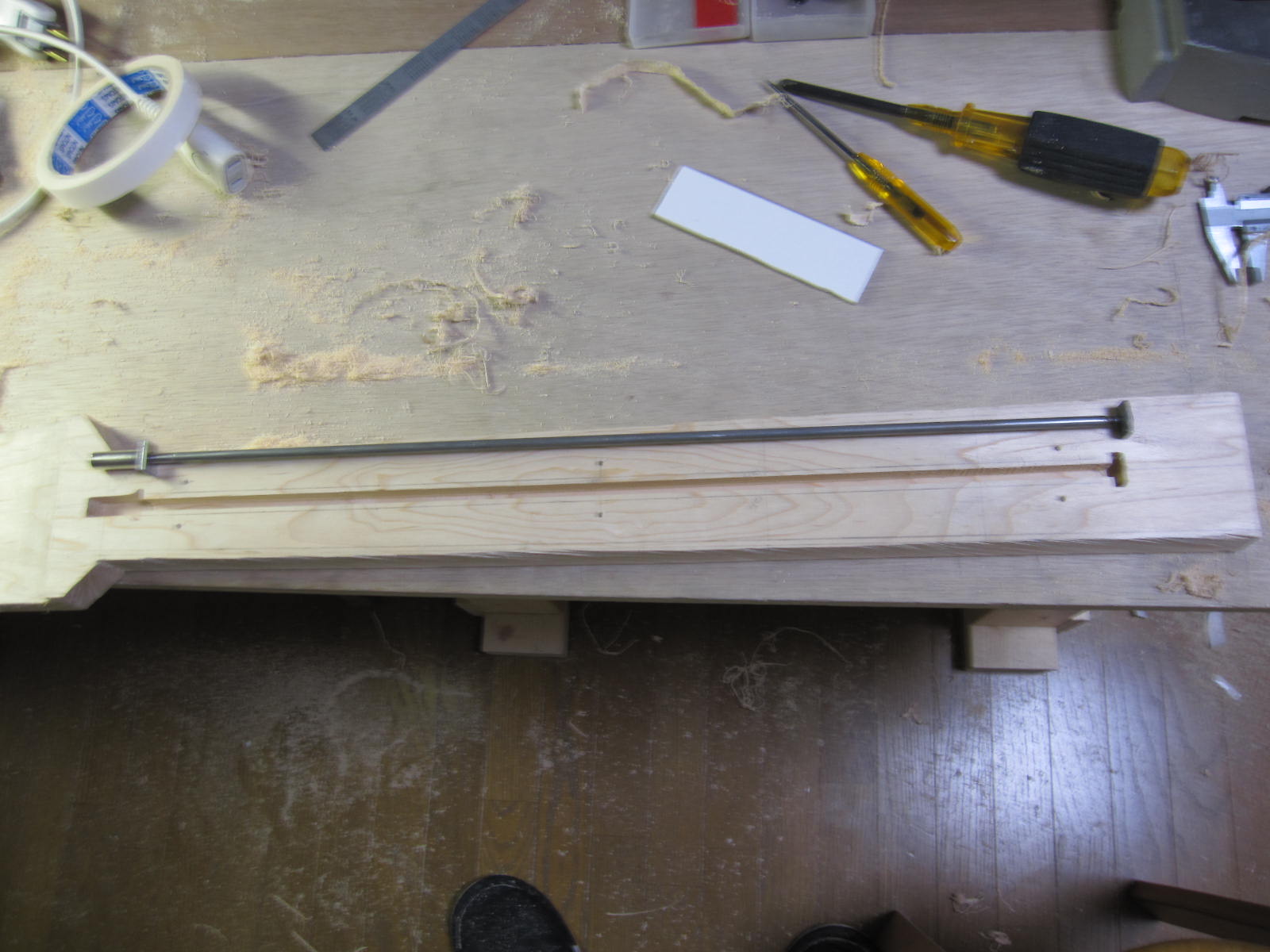

というわけで、ロッド溝が完成。無事にロッドが嵌まりました。

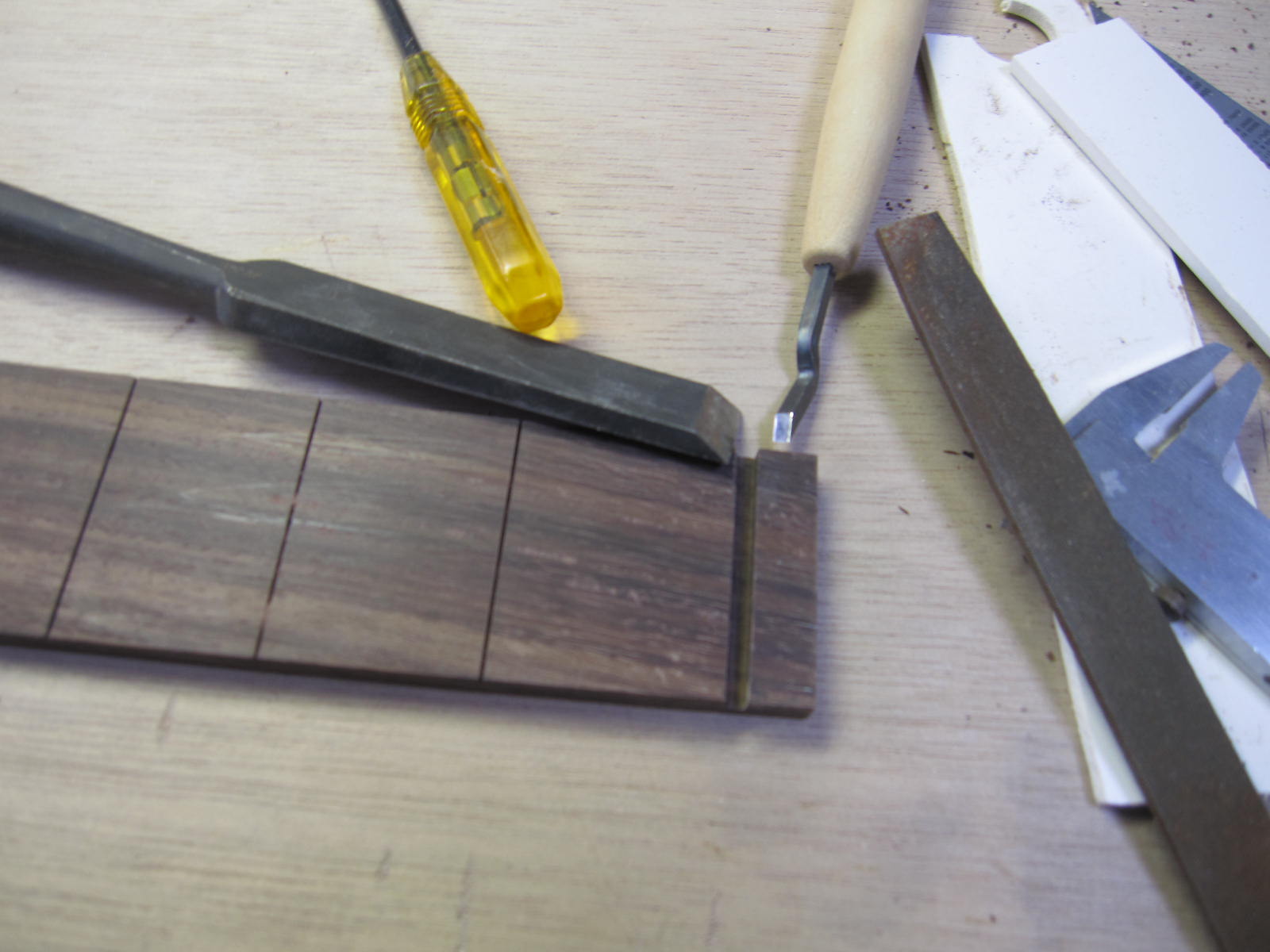

ちょっと時間があまったので、指板のナット溝をちょっと修正して
ちょうど時間となりました。つづく

[1回]



さて、トラスロッドを埋める作業を始めます。
溝を掘る前に、まずは、埋め木の準備です。

ネックを切り出した残りの端材を使います。→
とりあえず、それらしい厚みに荒加工します。（正確なところは溝を掘ってから仕上げます）

（ここで、文明の利器、電動鉋登場です。大まかに削るにはやっぱり便利）

つぎは、ロッドの両端部分の溝の加工です。

ヘッド側の端は、円筒ナットのタイプをオープンな感じで埋めようと思います。

図を見てお分かりの通り（クリックすると大きな画像が現れます）、
ナット付近の材厚（約15ミリ、図の点線）を考えると、かなり厳しいです。
上も下も２ミリぐらいしか余裕がないです。大丈夫かな？（知りません）

そんなわけで、Fenderみたいにエンド側にナットをもってくるか、
あるいは、Gibsonみたいなナットを使うってのは、実は、それなりに合理的なのね。
でも、円筒タイプのナットをヘッド側につけてるギターって結構ありますよね？
まあ、たぶん、大丈夫なのでしょう。

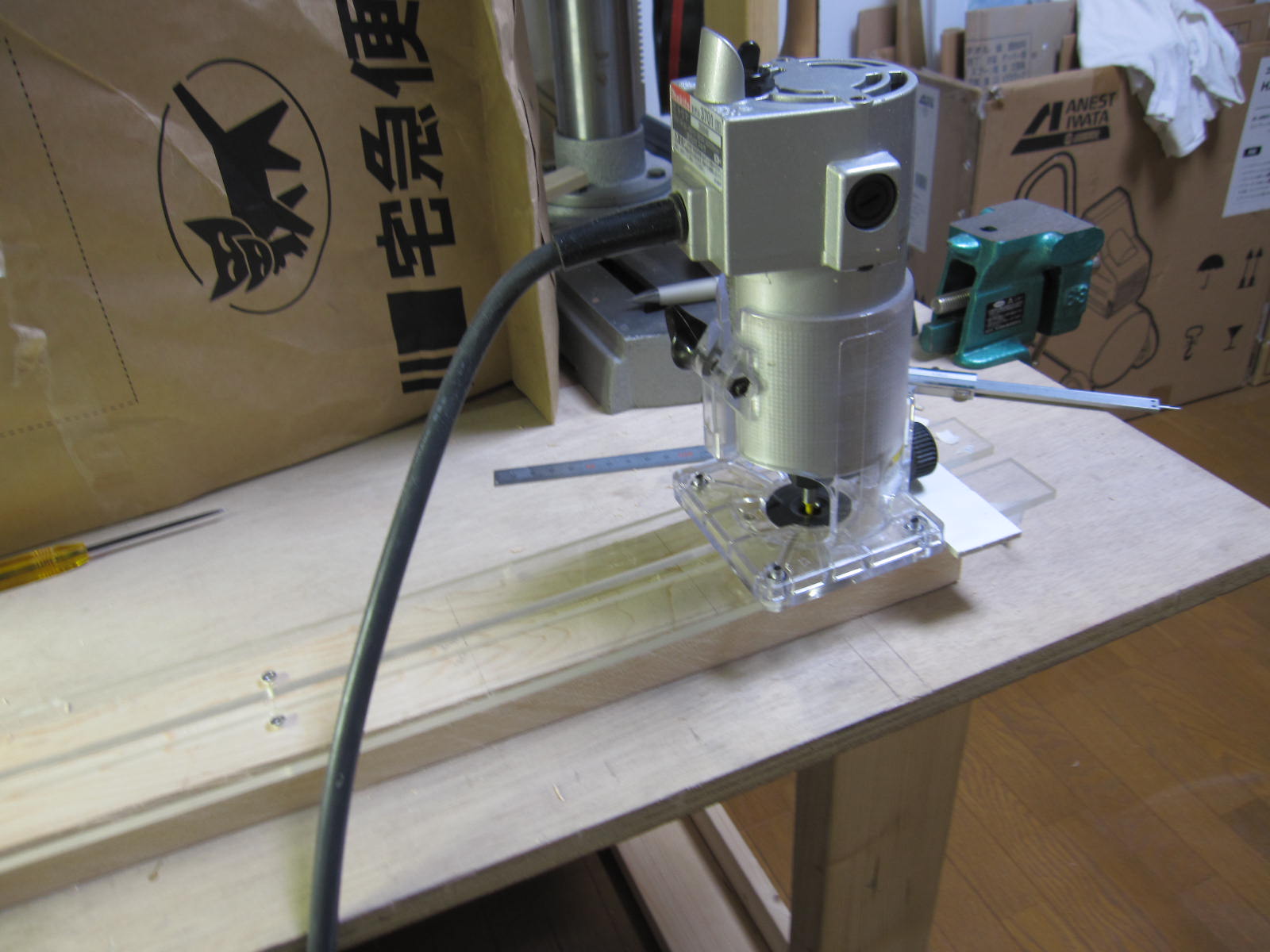

というわけで、前に作った治具使って、トリマーであっさりと掘る。

（あまり写真がないのです）

このあたりで１時間です。またこの次。

[2回]



前回のつづき。とにかく、のこぎりで切ります。

１時間弱かかって、大まかな形ができあがり。
ついでに、指板の長さもいい感じにチョン切っちゃう。

ここまでで、だいたい１時間。

と、おわっちゃうのも、さびしいので・・・

この後は、ヘッドのトップ面をだしてみます。
ネック材の厚みが２４ミリぐらいしかないので、どうしようかなと考えたんですが、
両連ペグの微妙な角度付の段差ヘッド、ってのをやってみようかと。

２度ほど角度をつけてやると、なんとかストリングガイドなしでも大丈夫じゃないかと。

というわけで、ヘッドトップ面を削ります。

文明の利器、トリマーをつかってます。（適当なプラ版をガイドにしてます）
掃除機に似た高音は、案外、おうちで使っても苦情がきません。

こんな感じに１ミリぐらいの段々に削ってから、

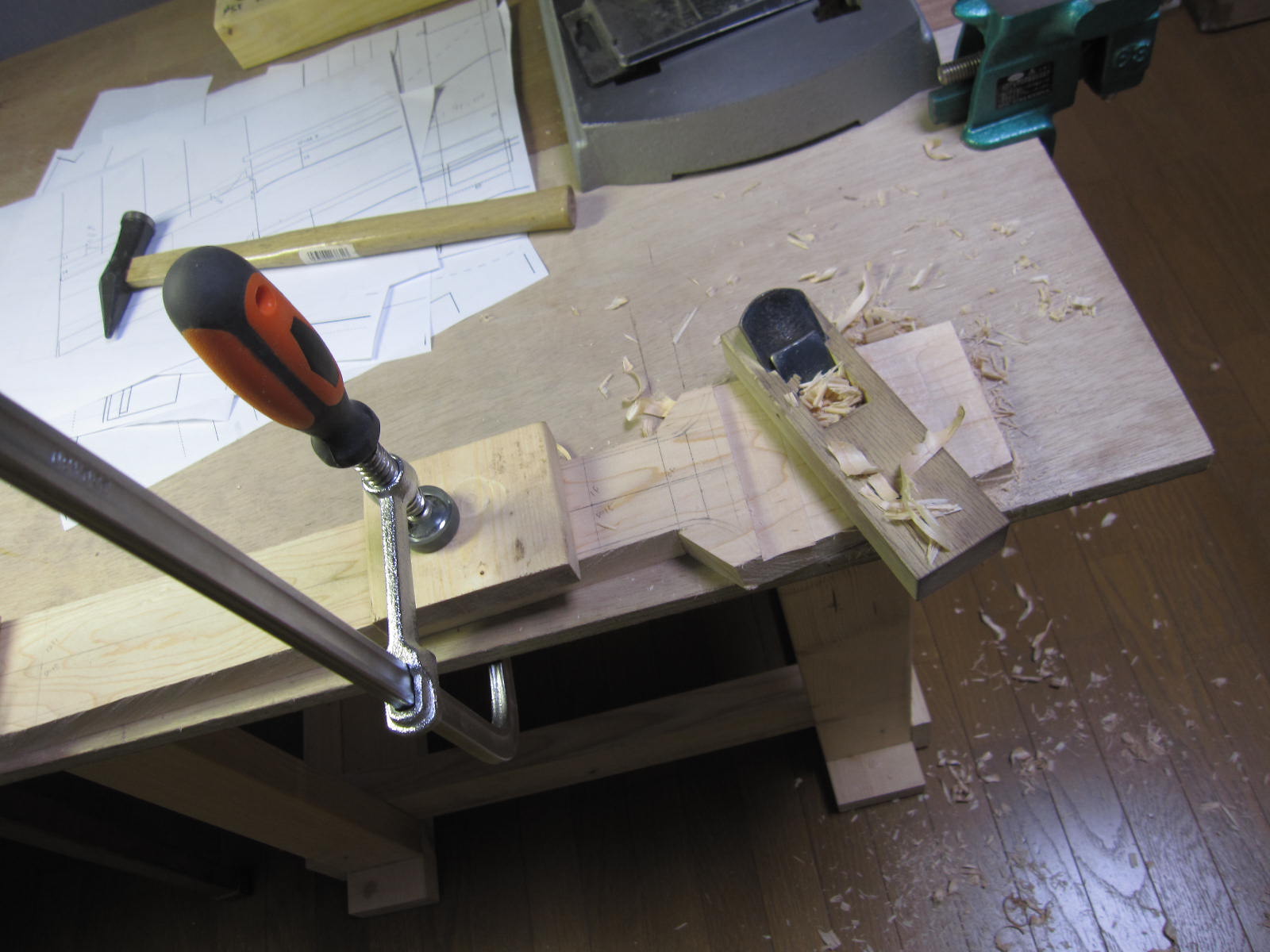

鉋とか、ノミとか、サンディングペーパーとかで、仕上げます。


というわけで、ヘッドトップ面ができあがりです。

この後は、ロッドを埋めてから、ネック裏側（とヘッド裏側）の荒加工、そして、指板貼り付け・・・と続く予定。

[0回]



前回、フレット溝切りが終わりましたので、次は指板の幅をだします。

まずは罫書きから。
フレット溝に直角にセンターラインを引いて、幅を罫書きます。
ローズ指板に鉛筆の線はあまりに見えにくいので、マスキングテープを貼る。

（太いのしかなくて、もったいないので、半分に縦裂きした奴を貼ってます）

ノコギリで大まかに切ってから、鉋がけ。その後、アルミアングル＋＃１５０で仕上げ。

念のため、#180のペーパーを机に敷いた上で、直線をだしてみました。


というわけで、指板がほぼ完成（Rは、また後で）なので、次はネック材です。

板目のメイプル材です。２５ミリ厚というフレコミだったけど、２３ミリぐらいしかない。

ともかく罫書き。


で、ノコギリで、切る。（バンドソーが欲しい）

と、いうところで、１時間です。つづく
