ボディ製作:その10(アーチ加工1&配線穴)

2013/02/06(Wed)21:18

外周もできたことだし、次は、アーチです!
設計図的には、高さ7ミリのアーチを作ることになってます。

というわけで・・・
(クリックすると拡大されて鮮明になります)

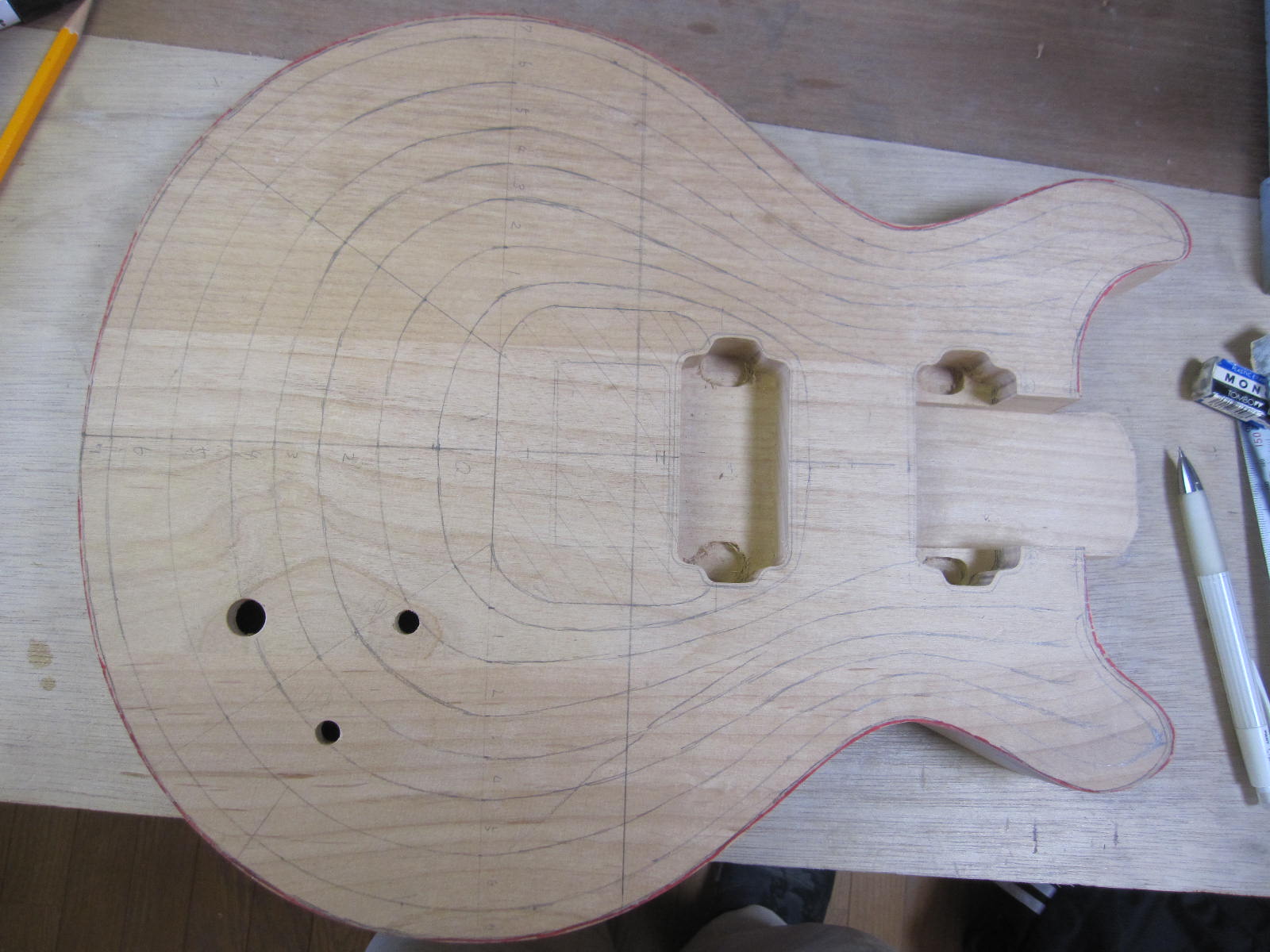

という感じに7本ぐらい等高線を引いてみます。

手順としては、ブリッジがプレートのあるタイプなので、
そこは平らじゃないと困るから、とりあえず、ブリッジ位置の確認。

ブリッジ部が、確実に平らな頂上になるように、
プレート周囲2センチぐらいの範囲に目印(写真だと斜線)を付けておいて、
マイナス1ミリの等高線をその周りに自然な曲線で罫書きます。

次に、外周は7ミリ削るはずだから、
マイナス7ミリの等高線を外周1センチのところに罫書きます。

アーチの形状を考えながら、2つの等高線の間、今回は真ん中ぐらいに
マイナス4ミリの等高線を引いてから、残りの4本を適当に引いてみました。

果たして、どんなアーチになるのか、等高線だけではイマイチ掴みきれませんが、
まあ、削りながら、また考えるということで、今回はこれでいってみます。

さて、じゃあ、削るか!

・・と思ったんですが、忘れないうちに、ということで・・・・
body_59.jpg body_60.jpg body_61.jpg

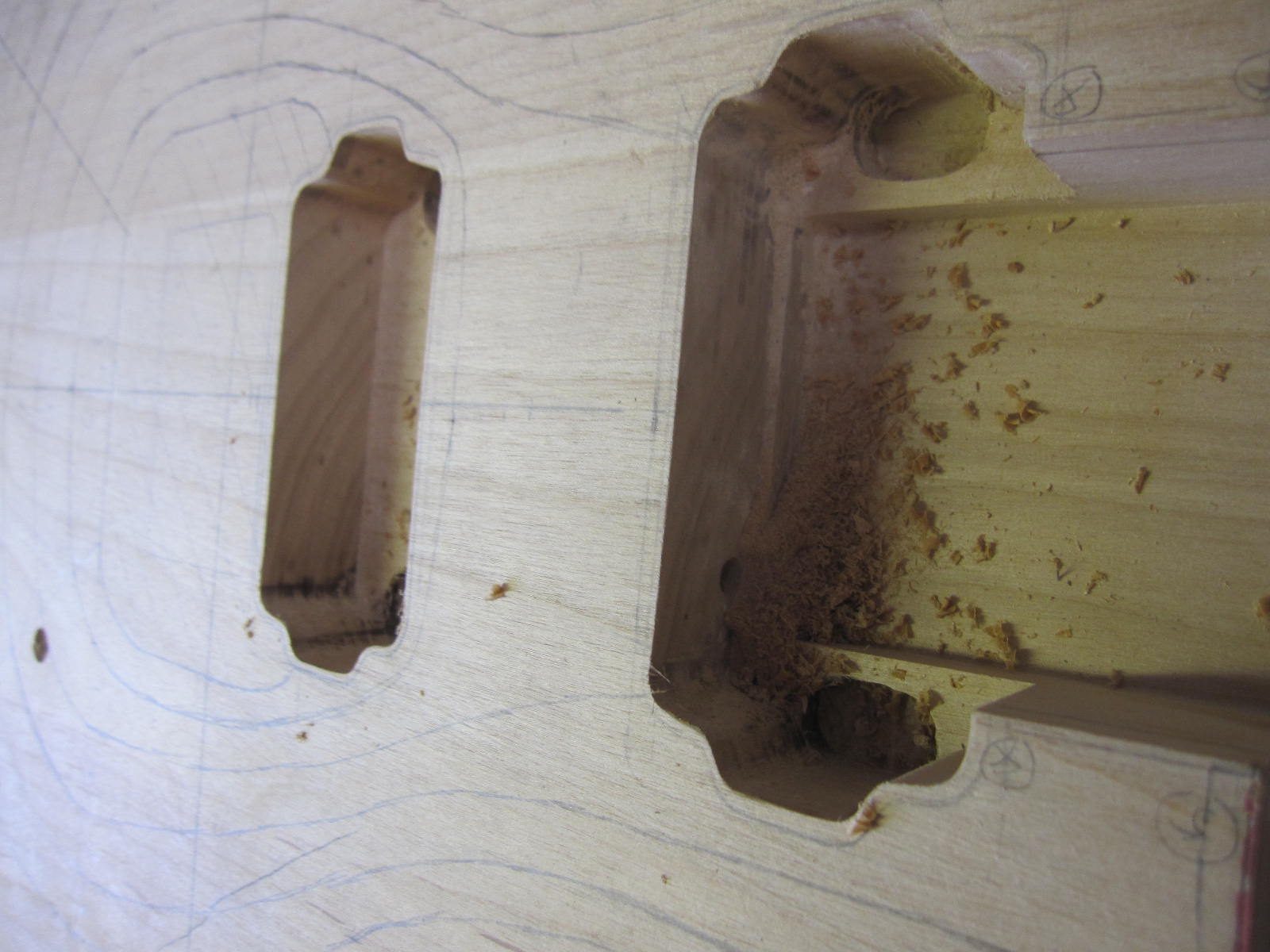

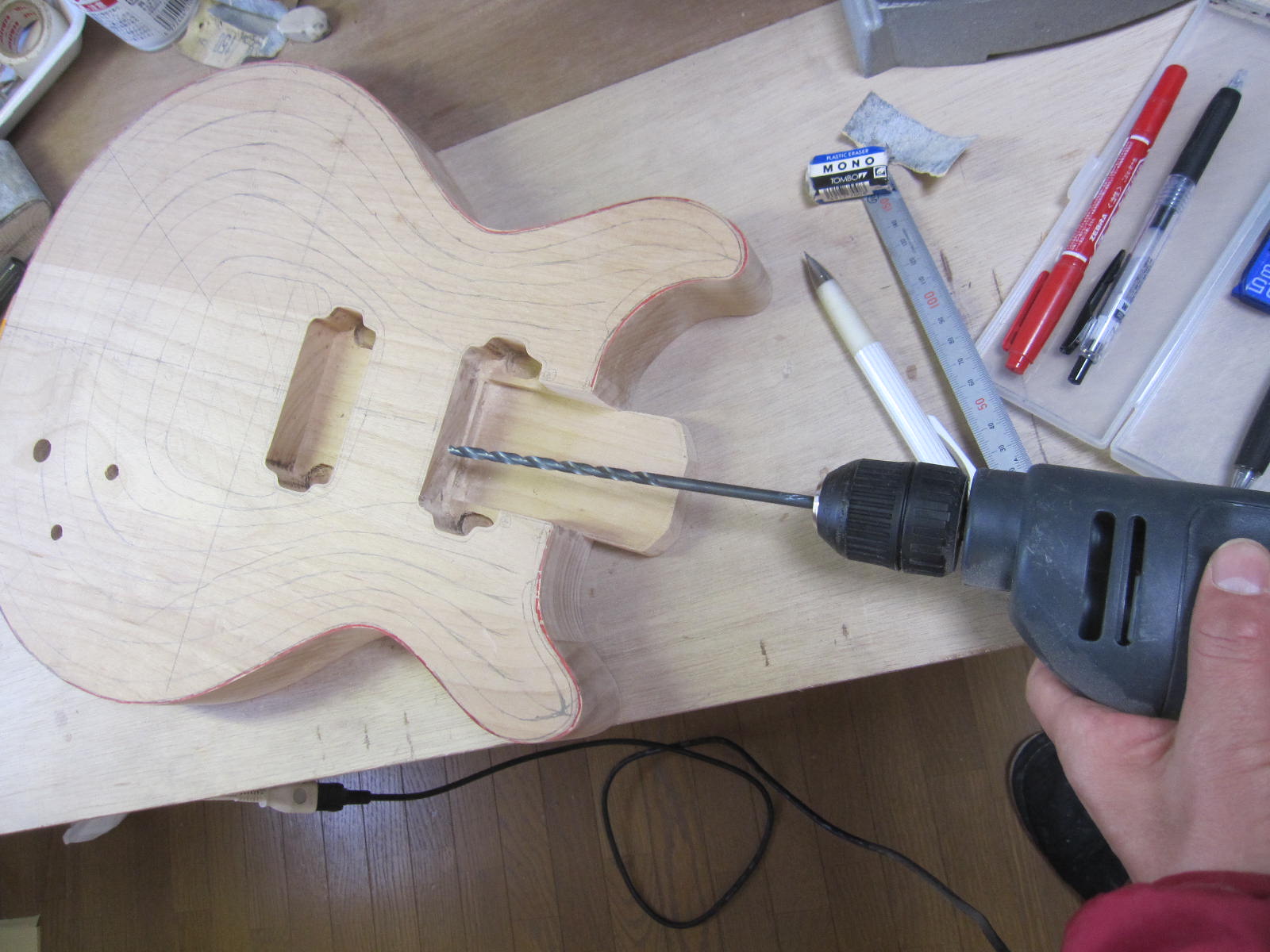

配線穴あけ。とりあえず、PU間の穴は簡単にあけられます。

問題は・・・

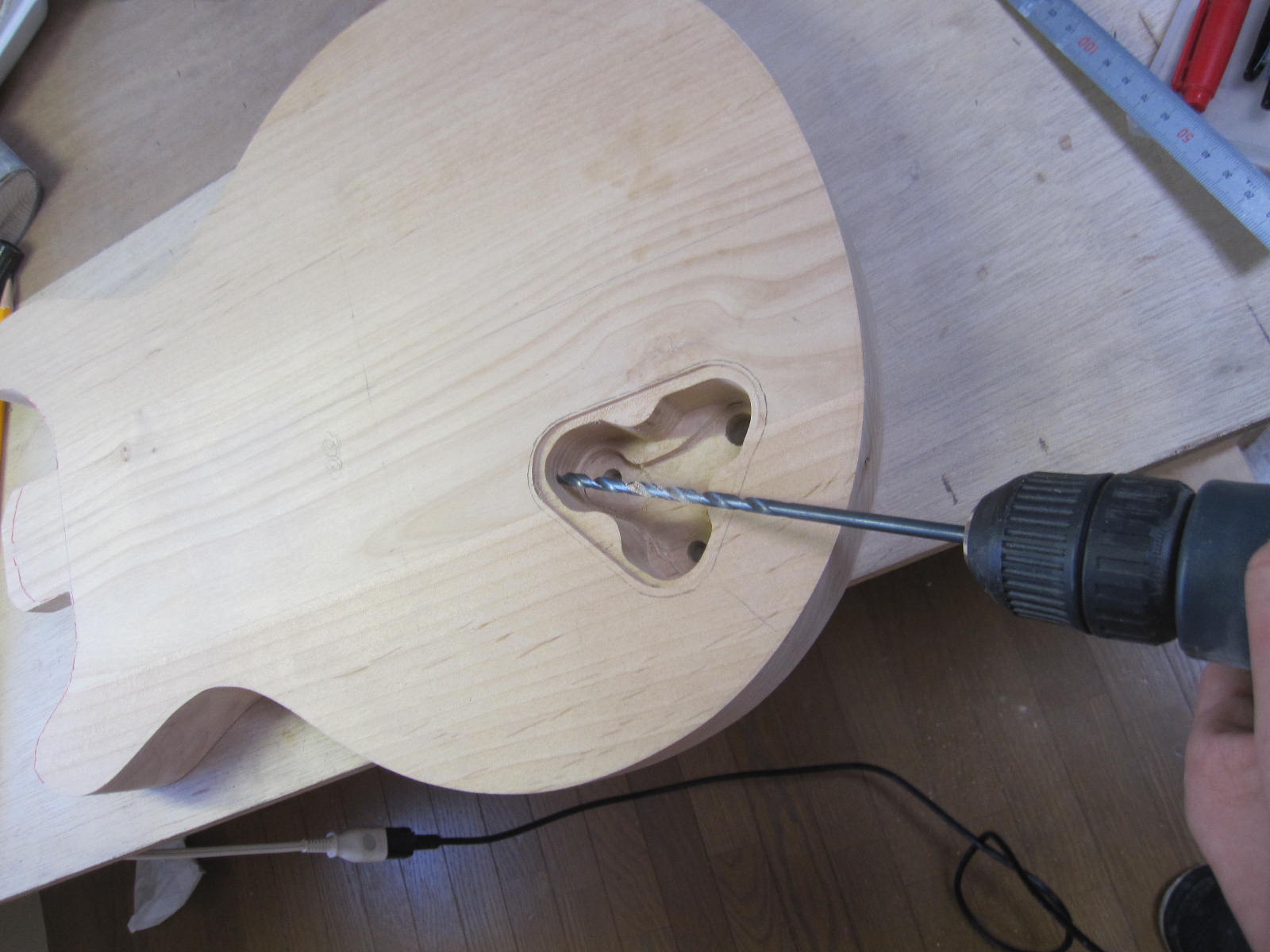

コントロールから、リアピックアップまでが遠い!

でも、おそるおそる・・・

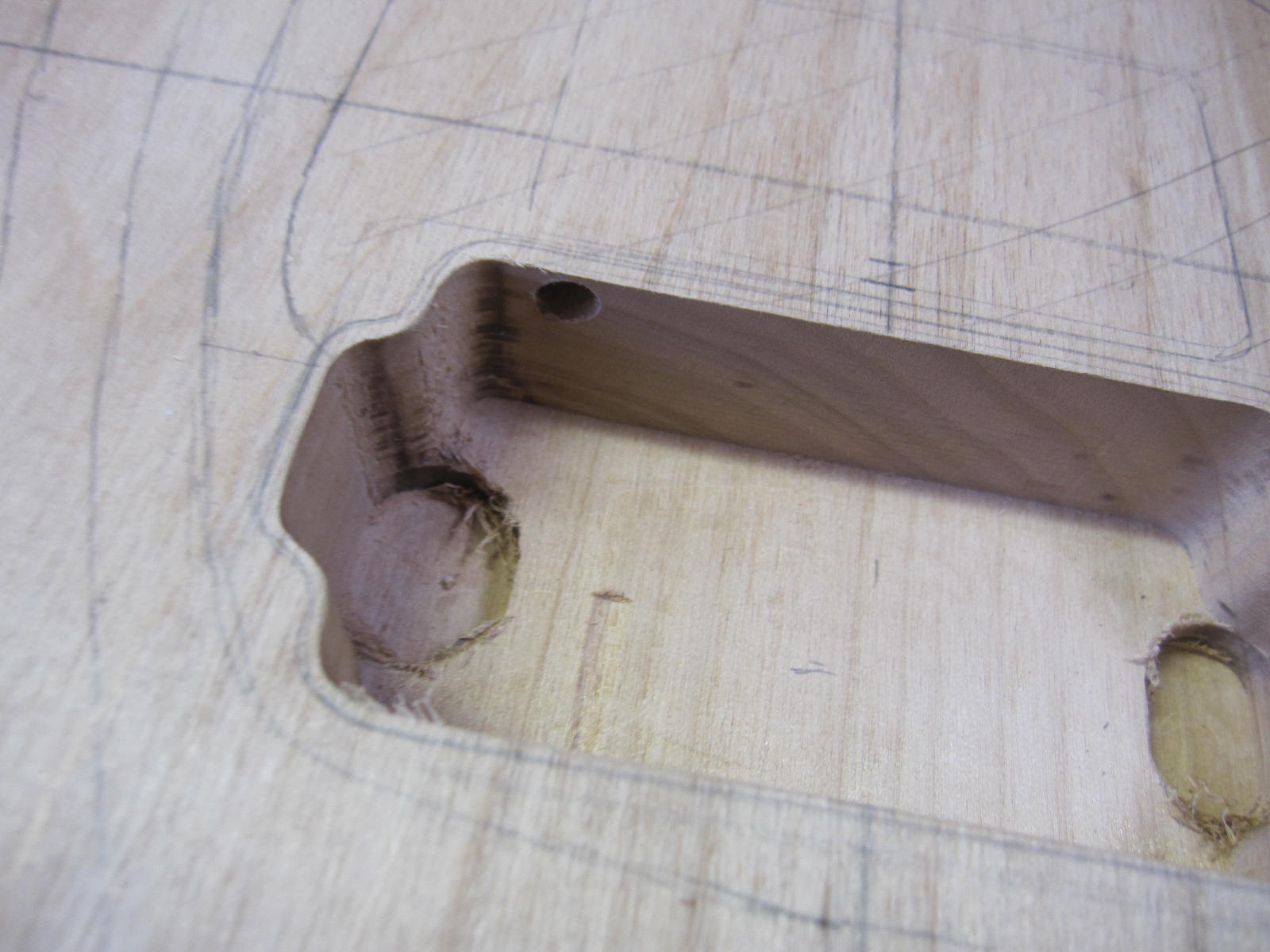

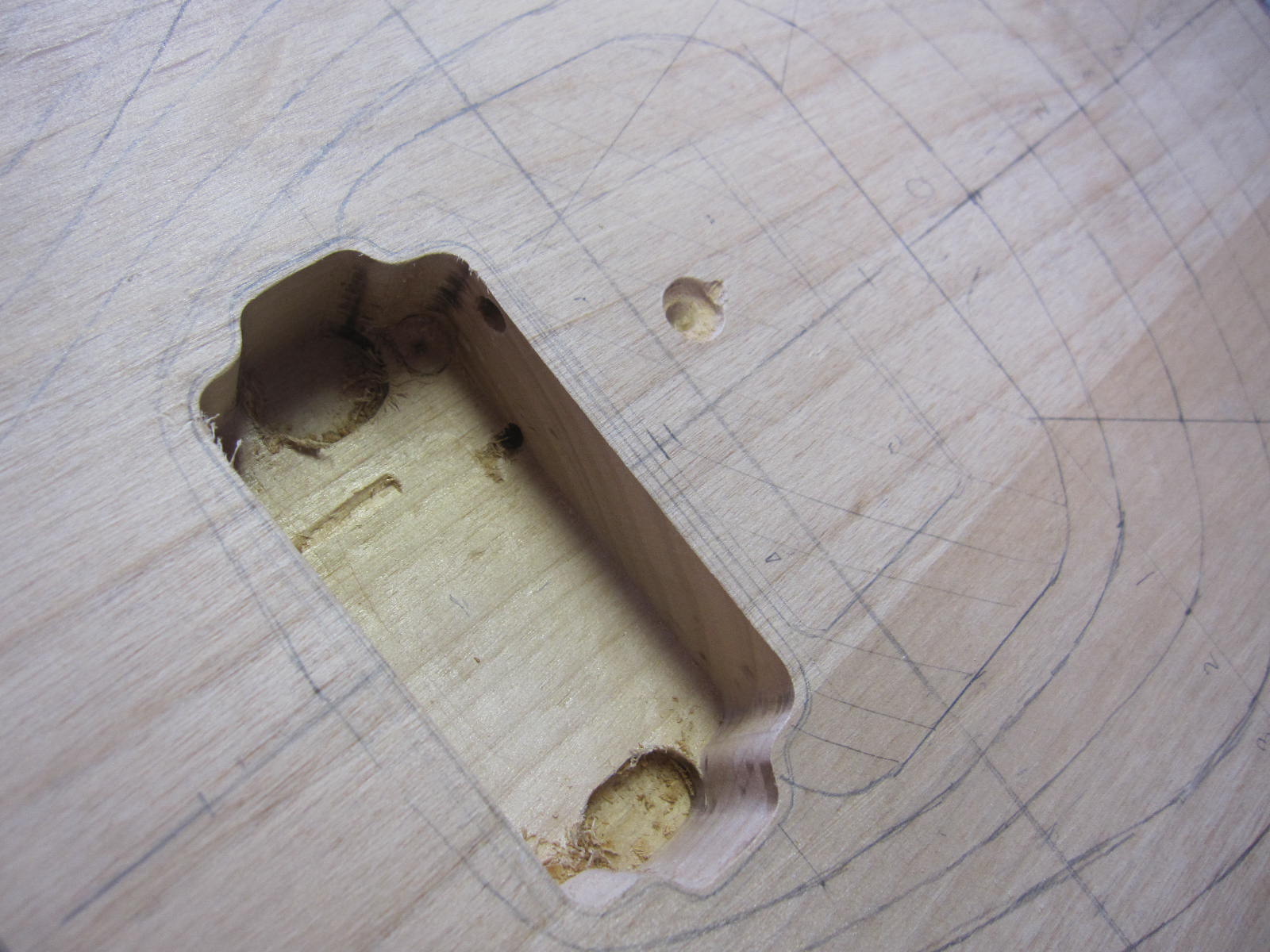

めっちゃギリギリ。危うくトップ面に突き出るところでした。
まあ、これなら、なんとかギリギリ大丈夫。どうせPUで隠れるから問題なし。

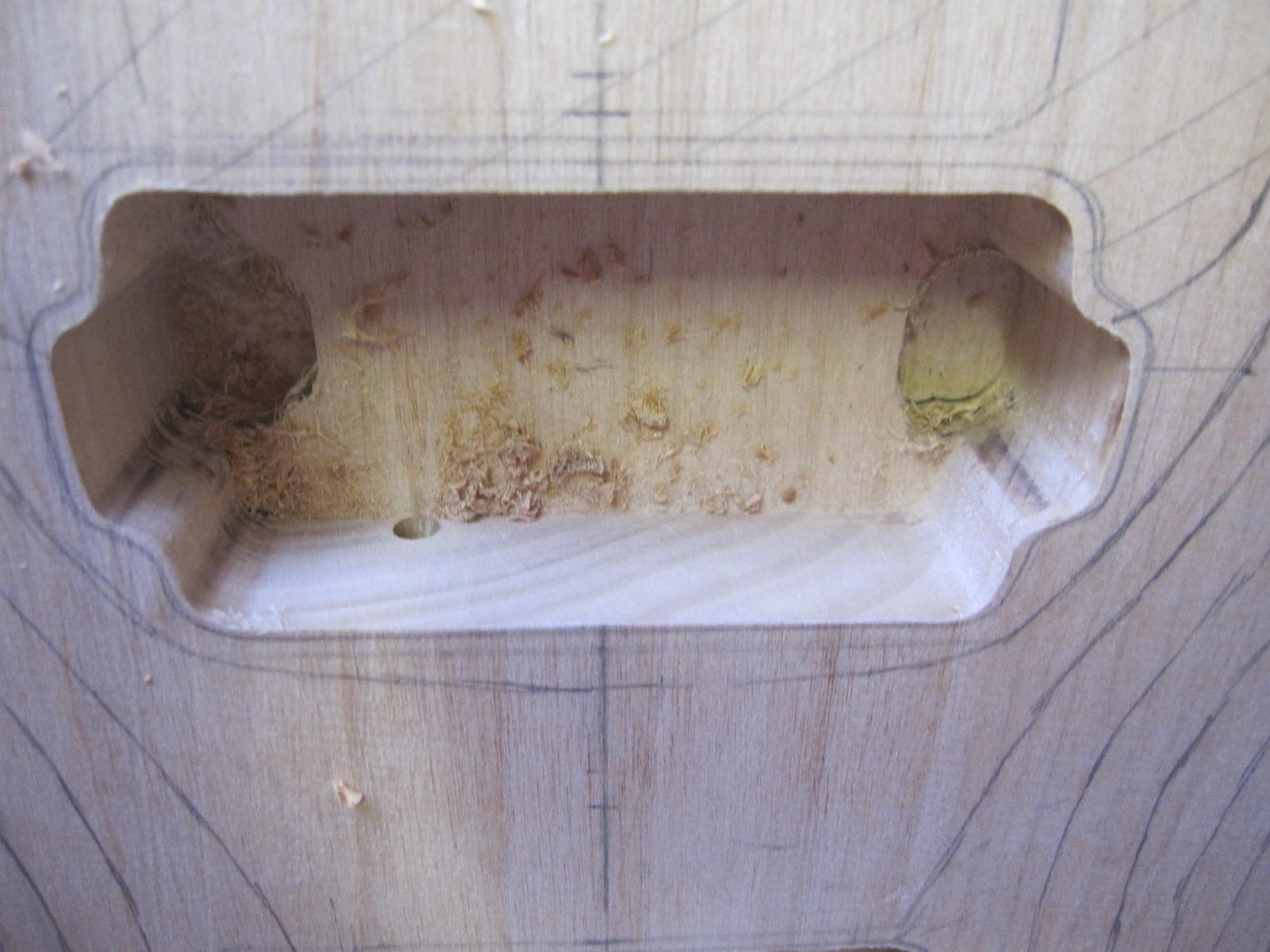

ついでに弦アース用の穴。
ブリッジのビス位置を避けるようにブリッジプレートの真ん中辺から・・・
コントロールザグリの位置がやたら遠いので、今回はPUザグリへ。

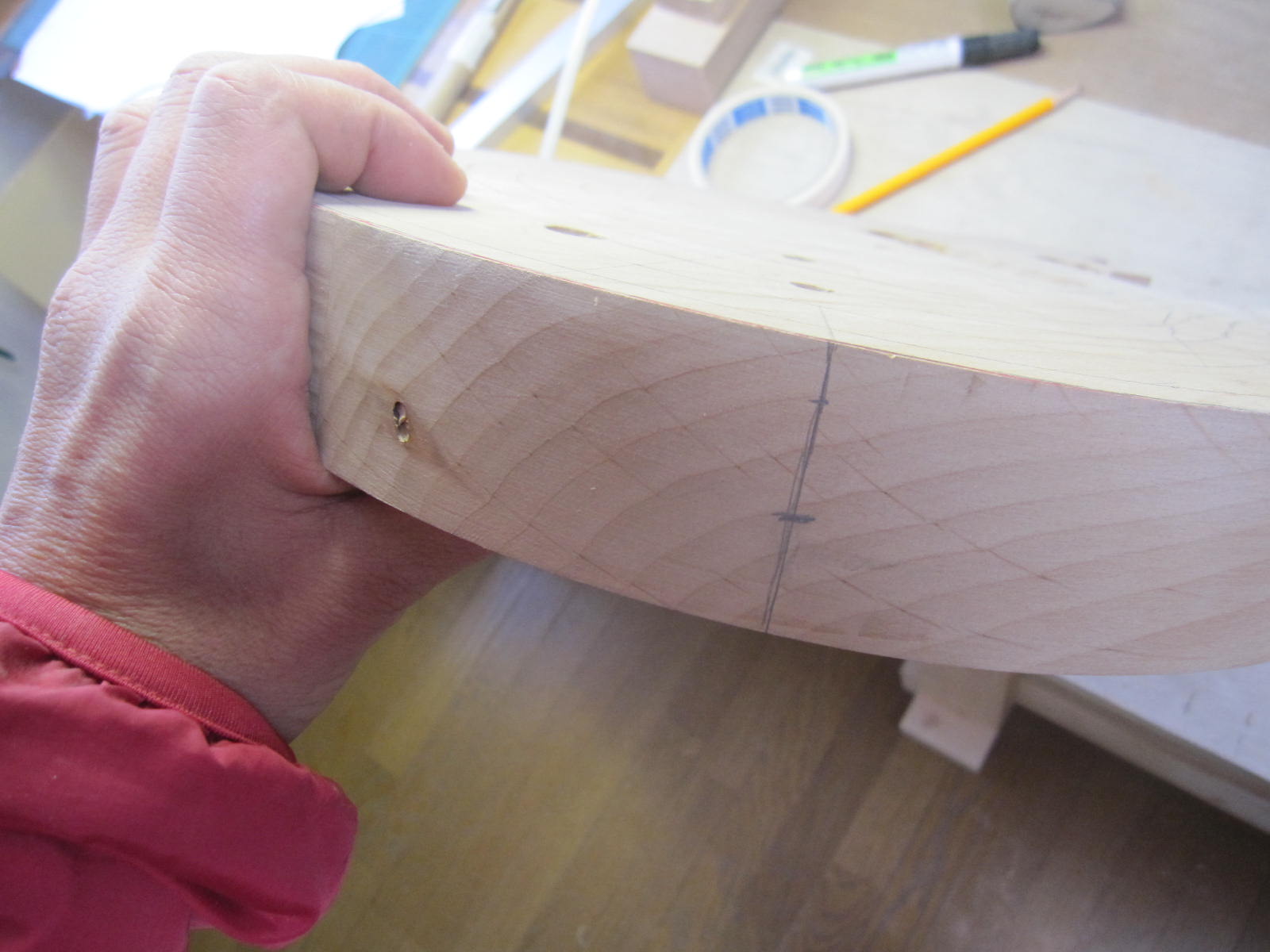

ジャックの穴は・・・・
アーチの削りが終わって、厚みが確定してからということで、今回は罫書きだけ。
(アーチ削ると、表面の罫書きが消えちゃうので、印はつけとかないとね)

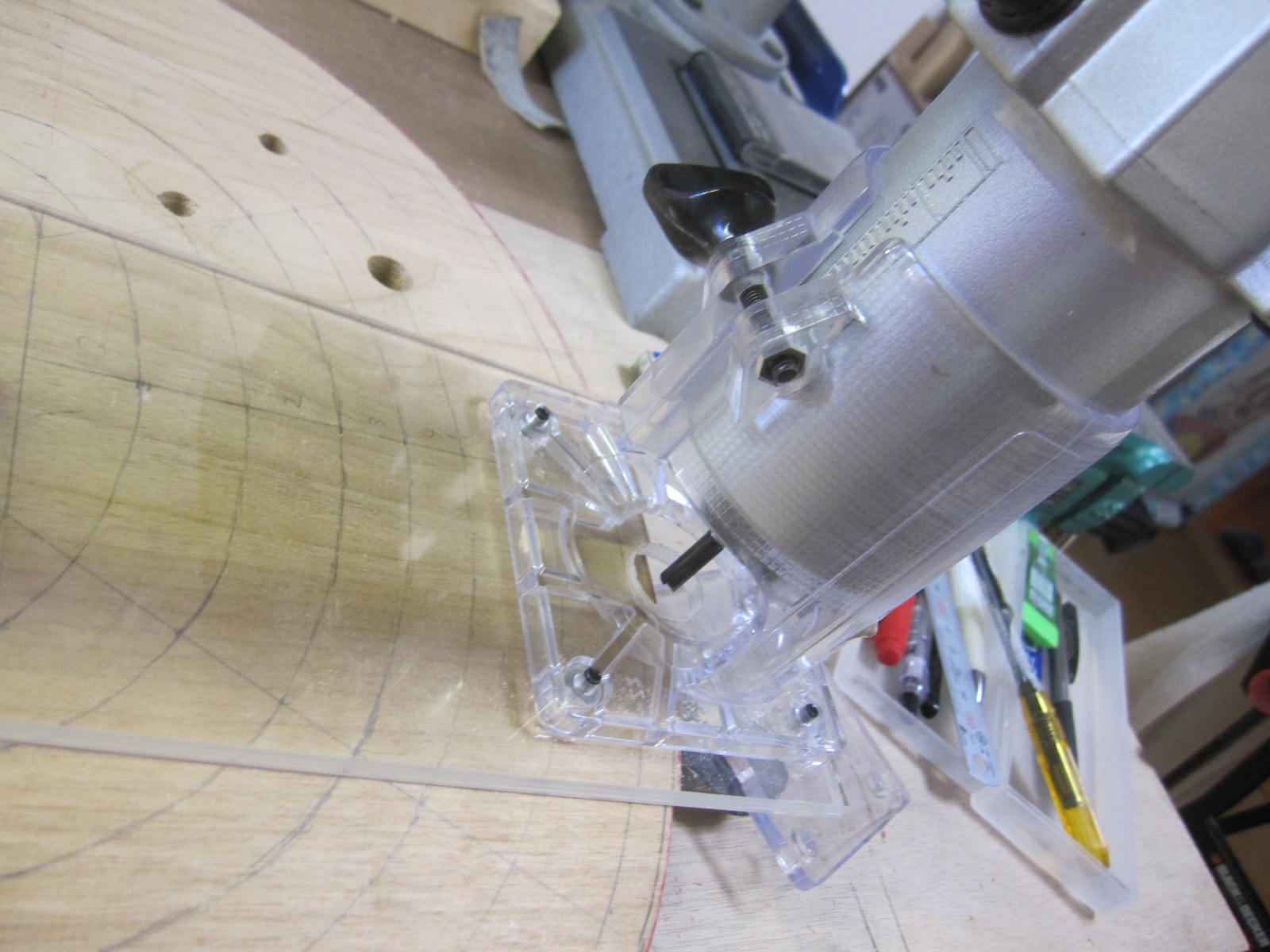

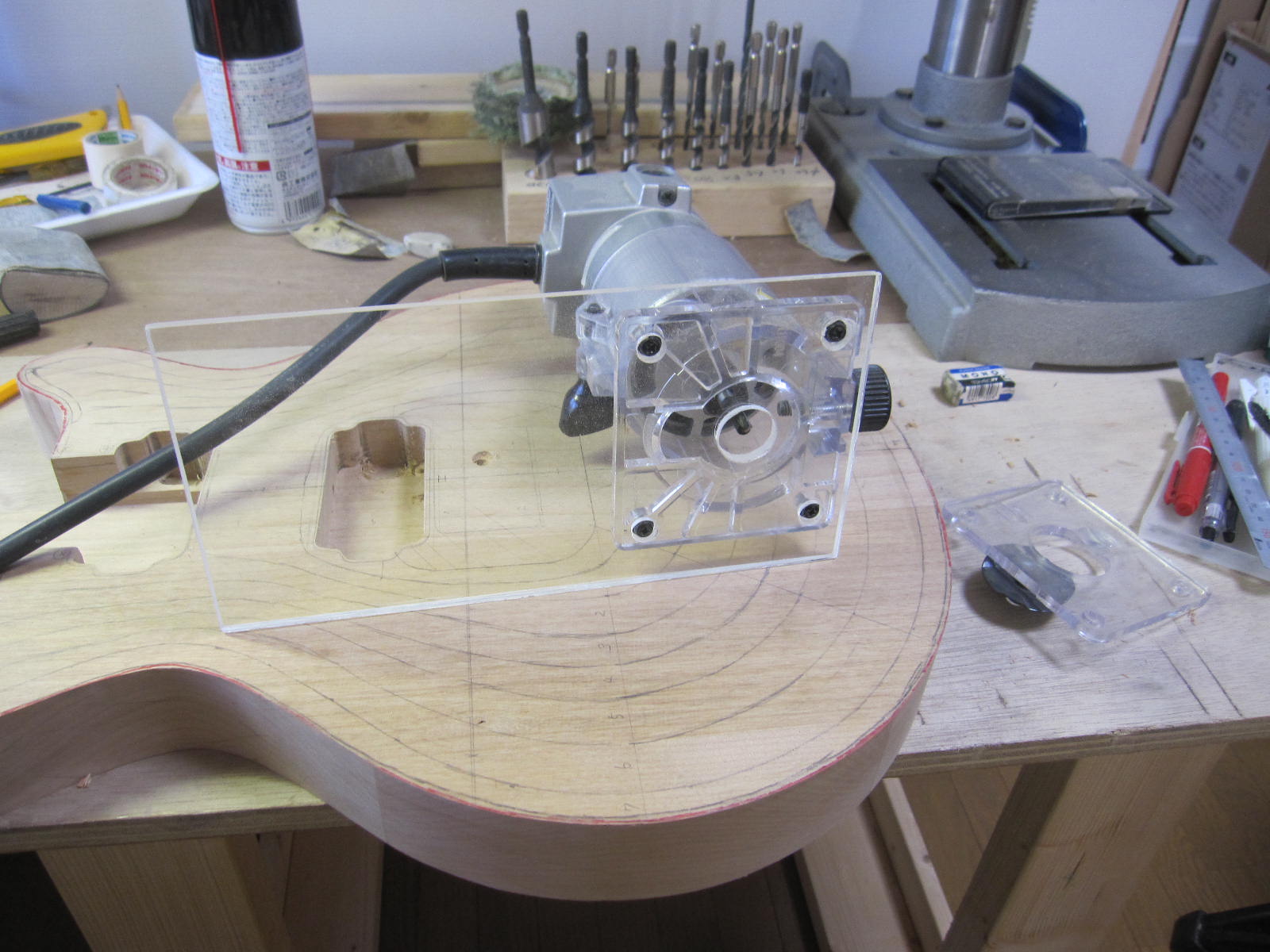

トリマーのガイドを外して、自作のアクリルプレートを取り付けます。
body_66.jpg body_67.jpg

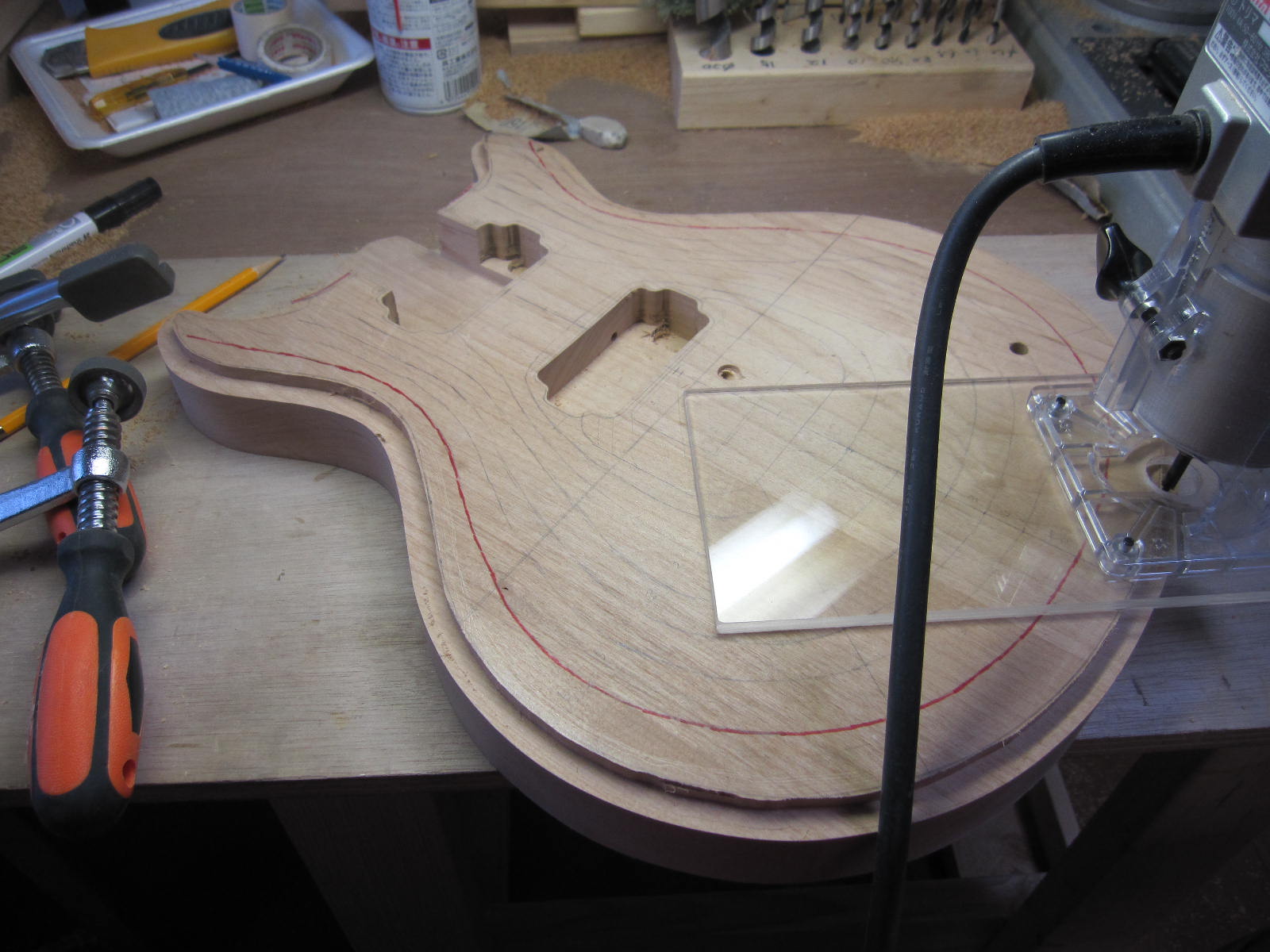

目視で、ビットの先を確認しながら、慎重に外側の等高線まで削っていくわけです。

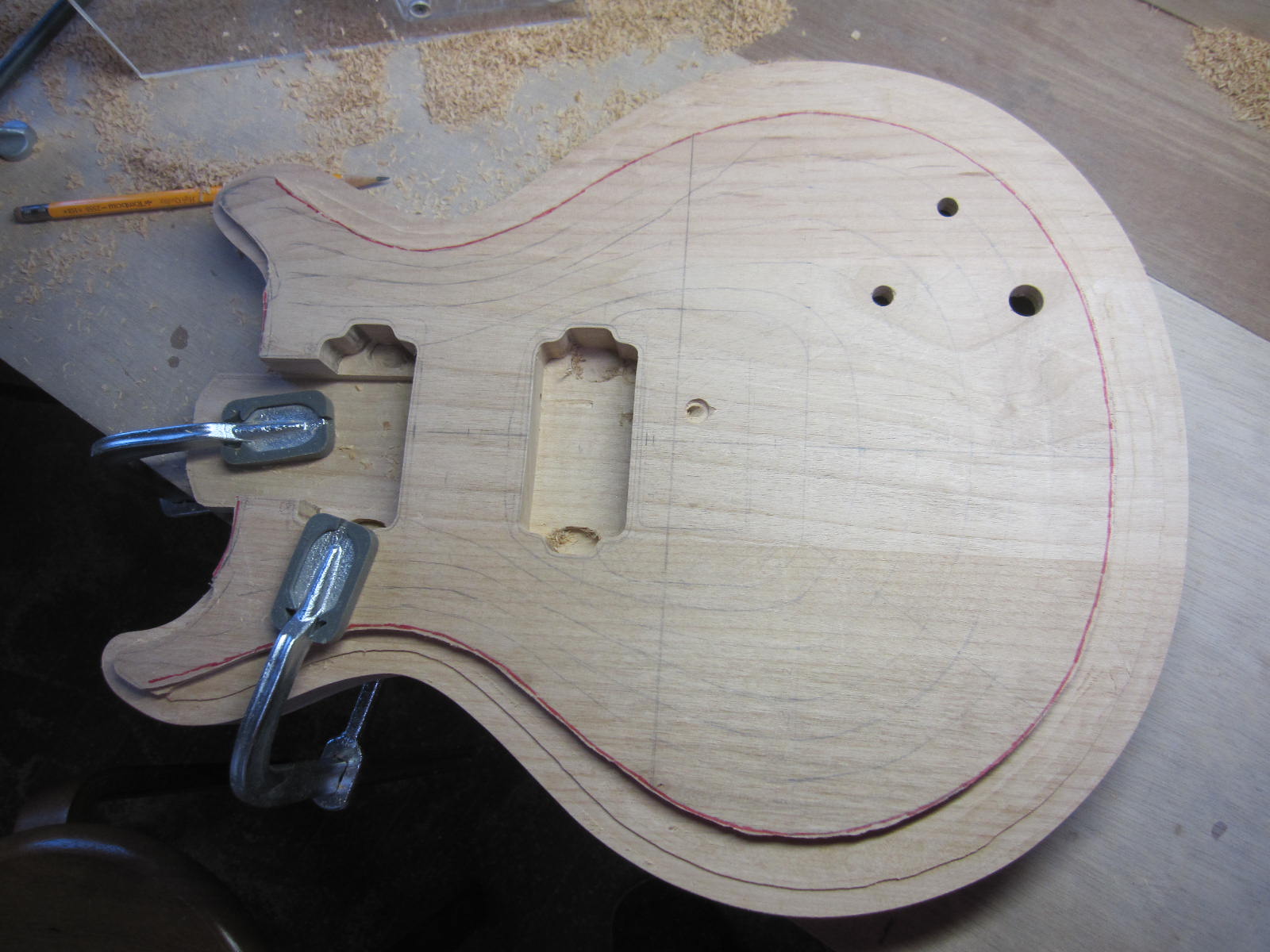

とりあえず外周から7ミリの等高線までを7ミリの深さに掘ります。

次に、7~6ミリ等高線の間を6ミリの深さに掘ります。

トリマーでチマチマ掘り進めるので、結構、時間がかかります。

強力なルーターが欲しいなと思う今日この頃・・・ つづく
