ギター製作:自家製3作目完成!

2013/03/14(Thu)21:50

昨年末から連載?してきたギター製作シリーズですが、いよいよ完成です。
およそ40回分ぐらいの記事になってまして、各回の作業量はまちまちですが、
一回あたり2時間の作業量とすれば、だいたい、80時間前後。
もし、1日8時間作業できるとして・・・2週間ぐらいの計算になりますね。
まあ、たぶん、ギター一本作ろうとすれば、そんなもんだと思います。

さて、前回でほとんど完成だったんですが、あの後は、

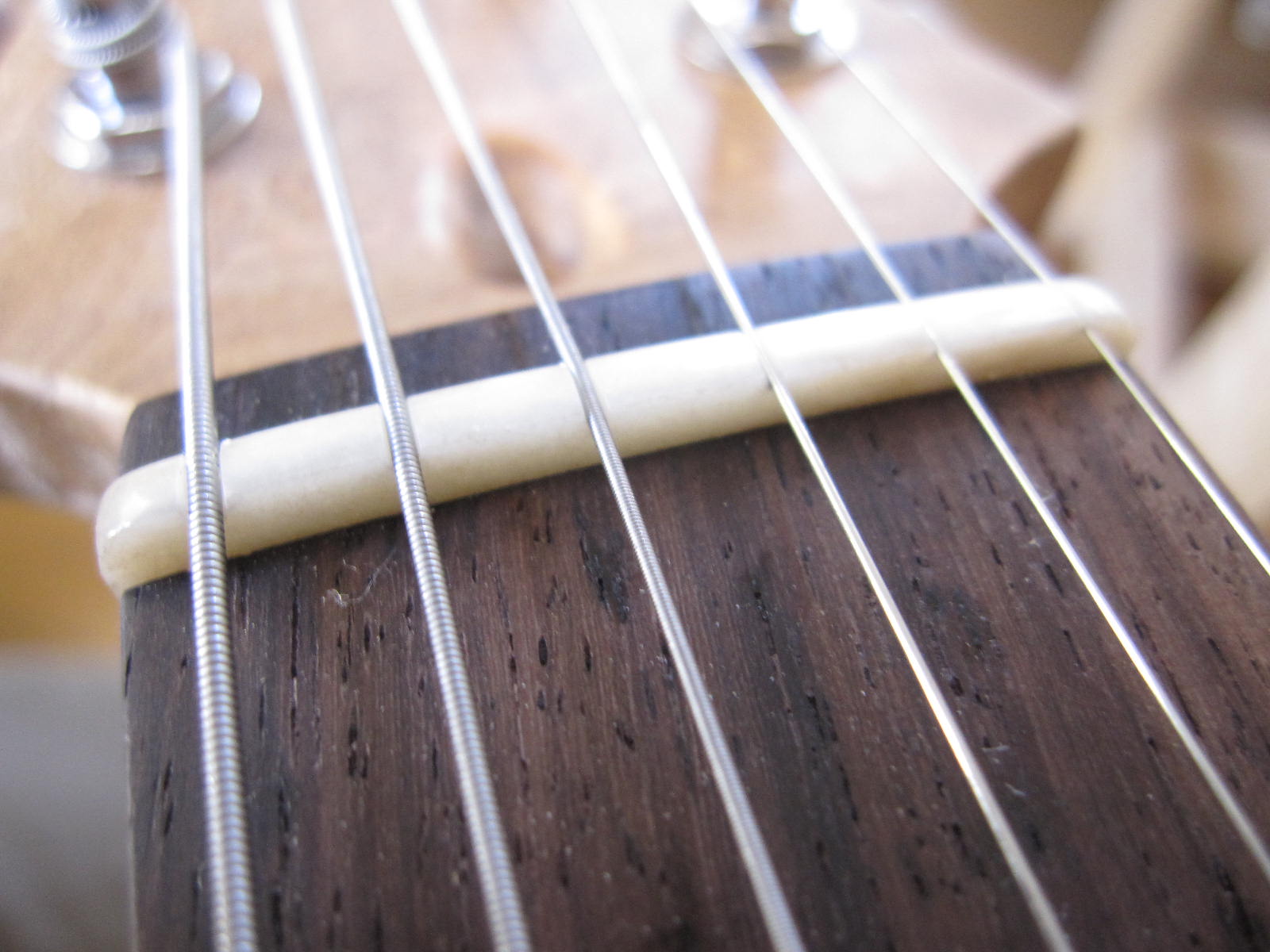

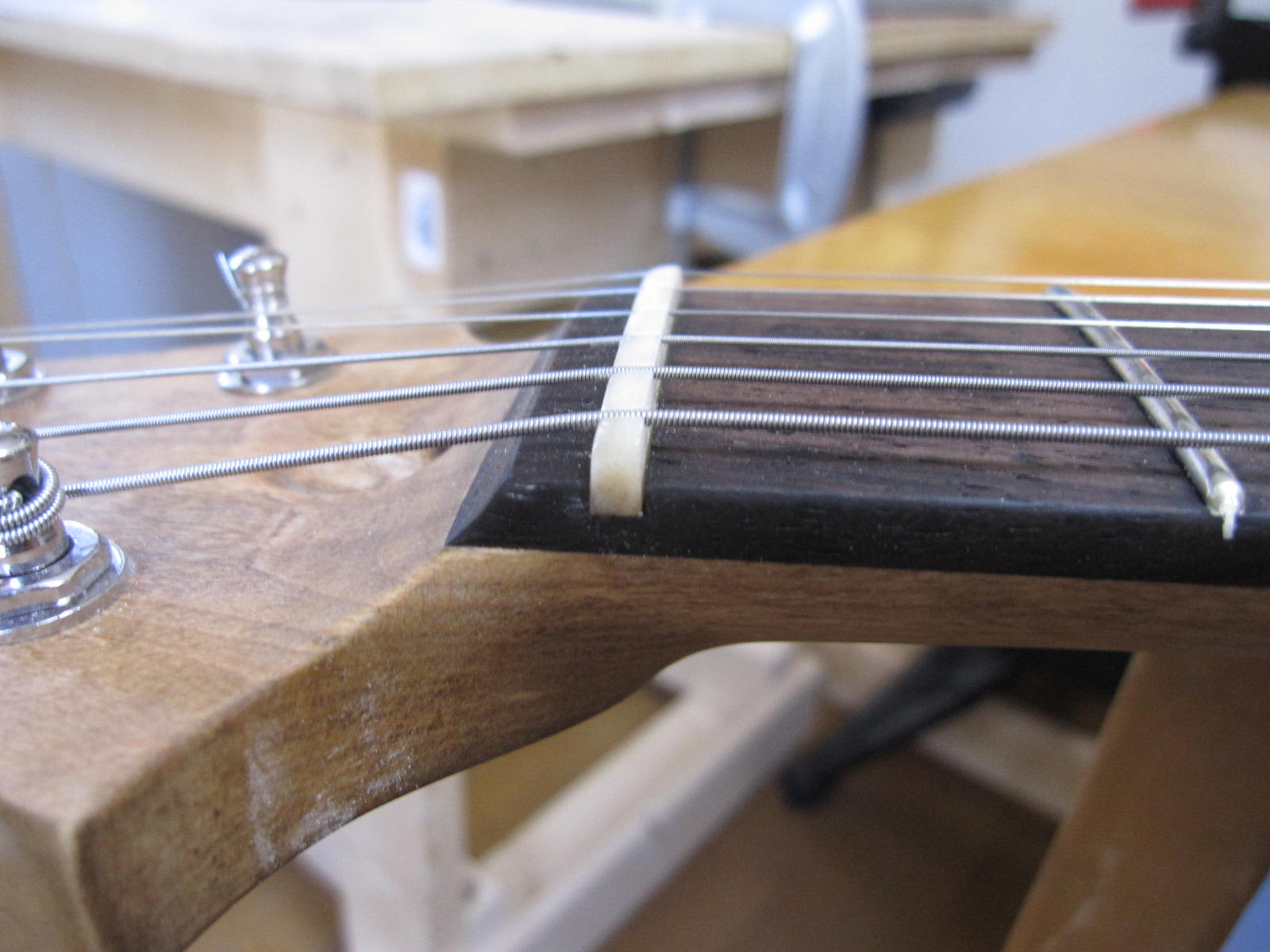

ナット溝を弦の太さに合わせて、深さを調整します。(一応、ナットファイルは持ってる)
finish_01.jpg finish_02.jpg finish_03.jpg

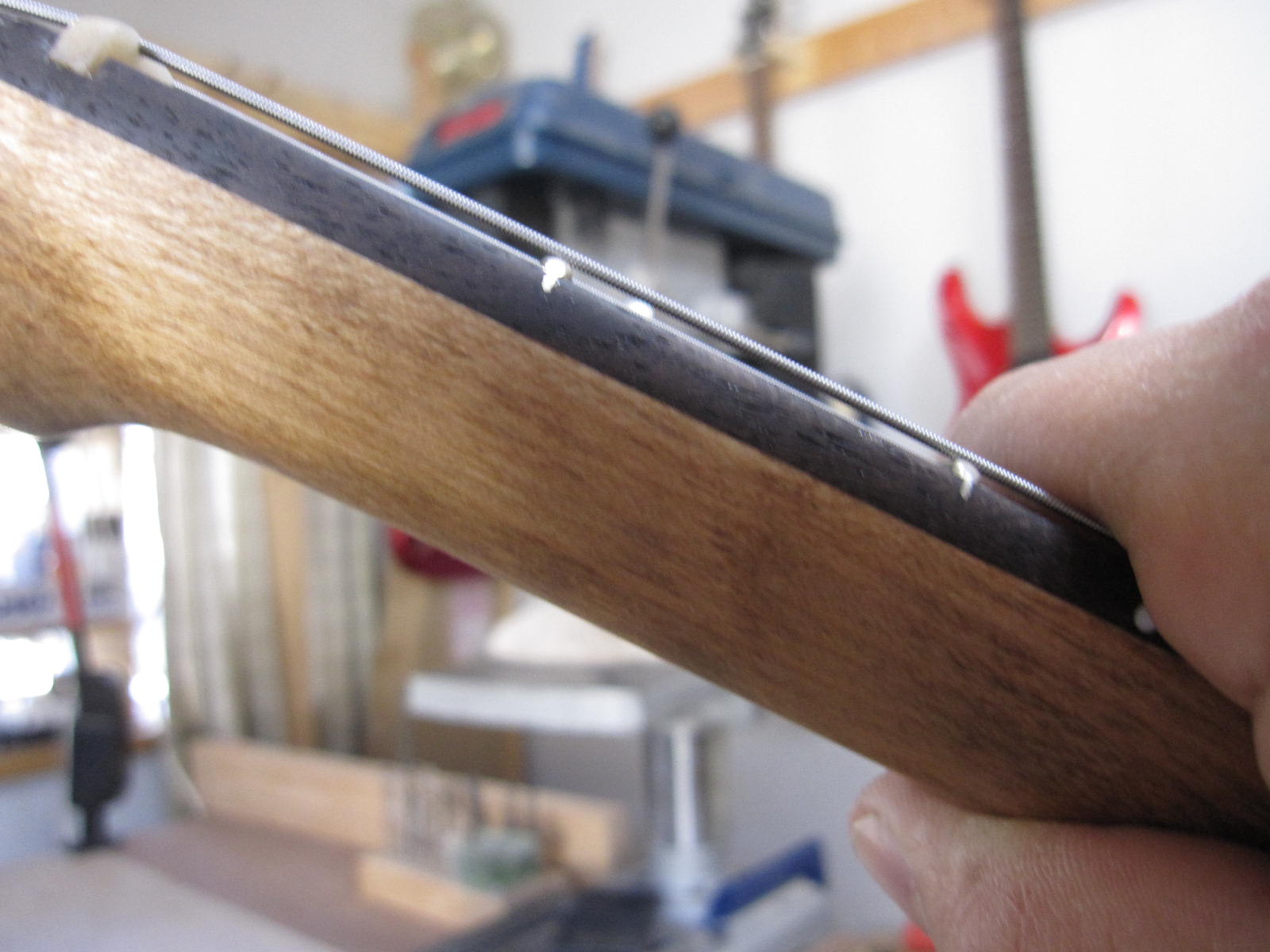

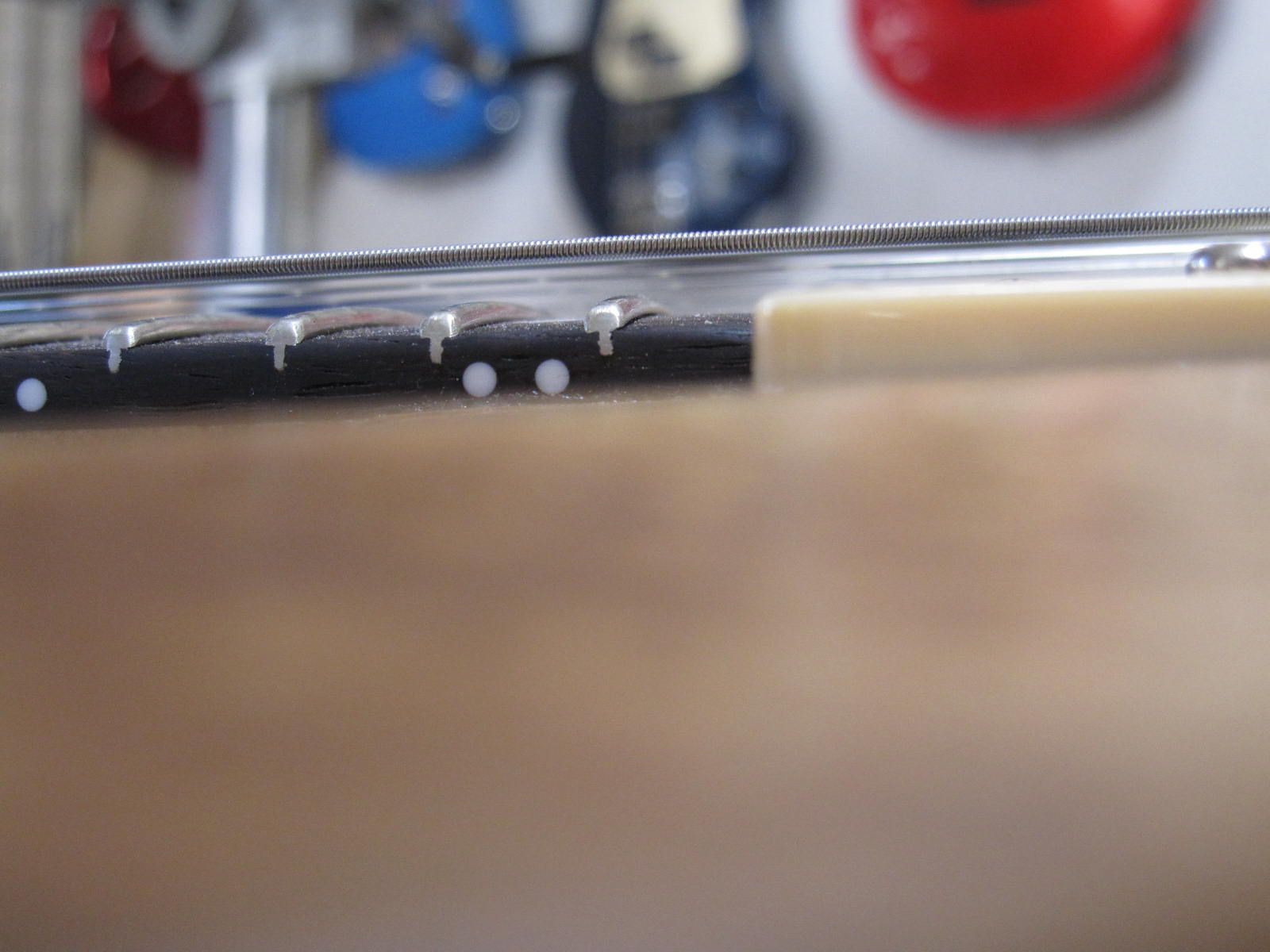

2フレットと3フレットの間で弦を押さえて、
1フレットの上で隙間がほんのチョットになるようにします。

で、前回の懸案だった、リアPUのエスカッションを削ってみました。
 → finish_04.jpg
無事にビビらなくなりました。

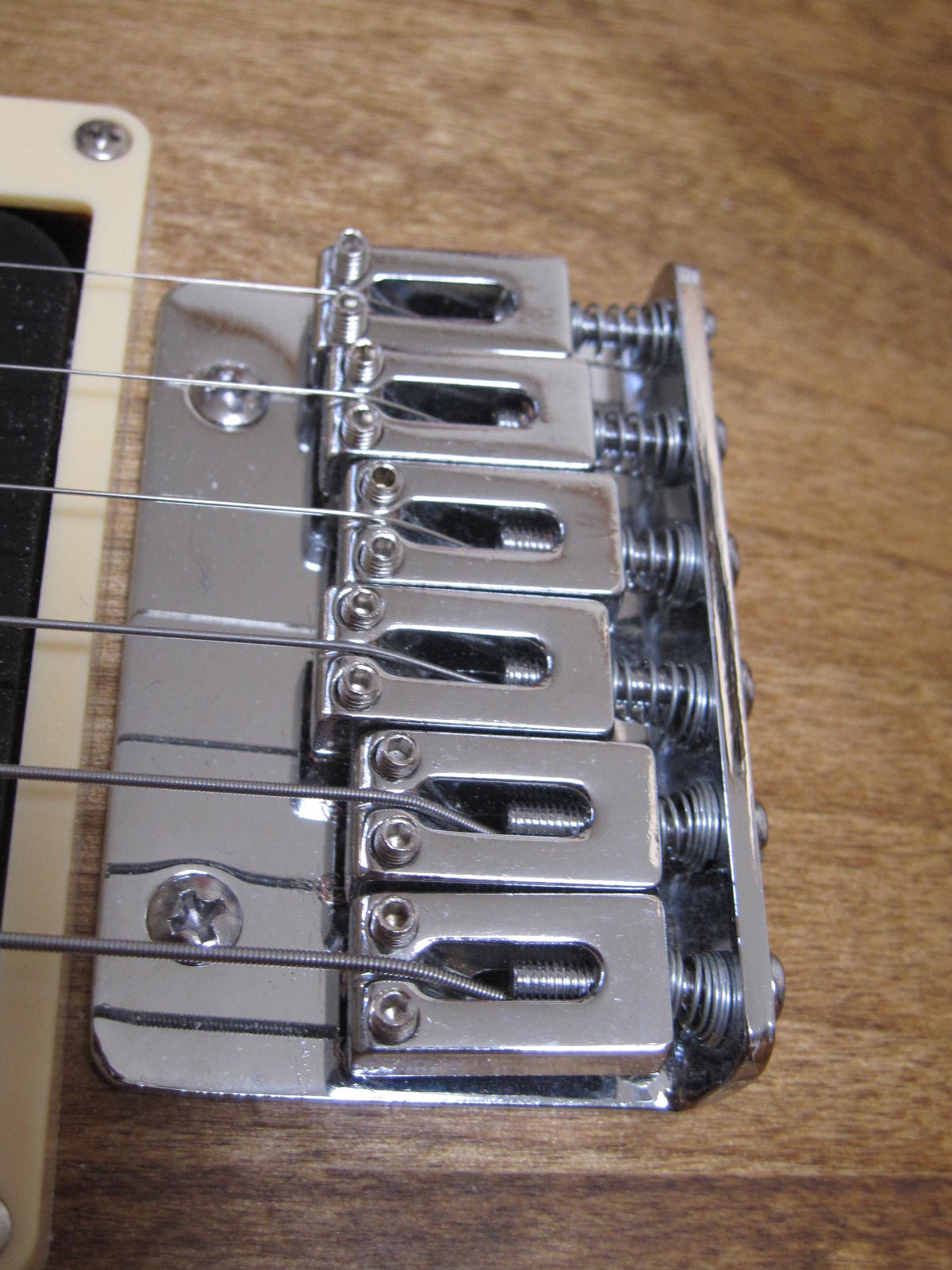

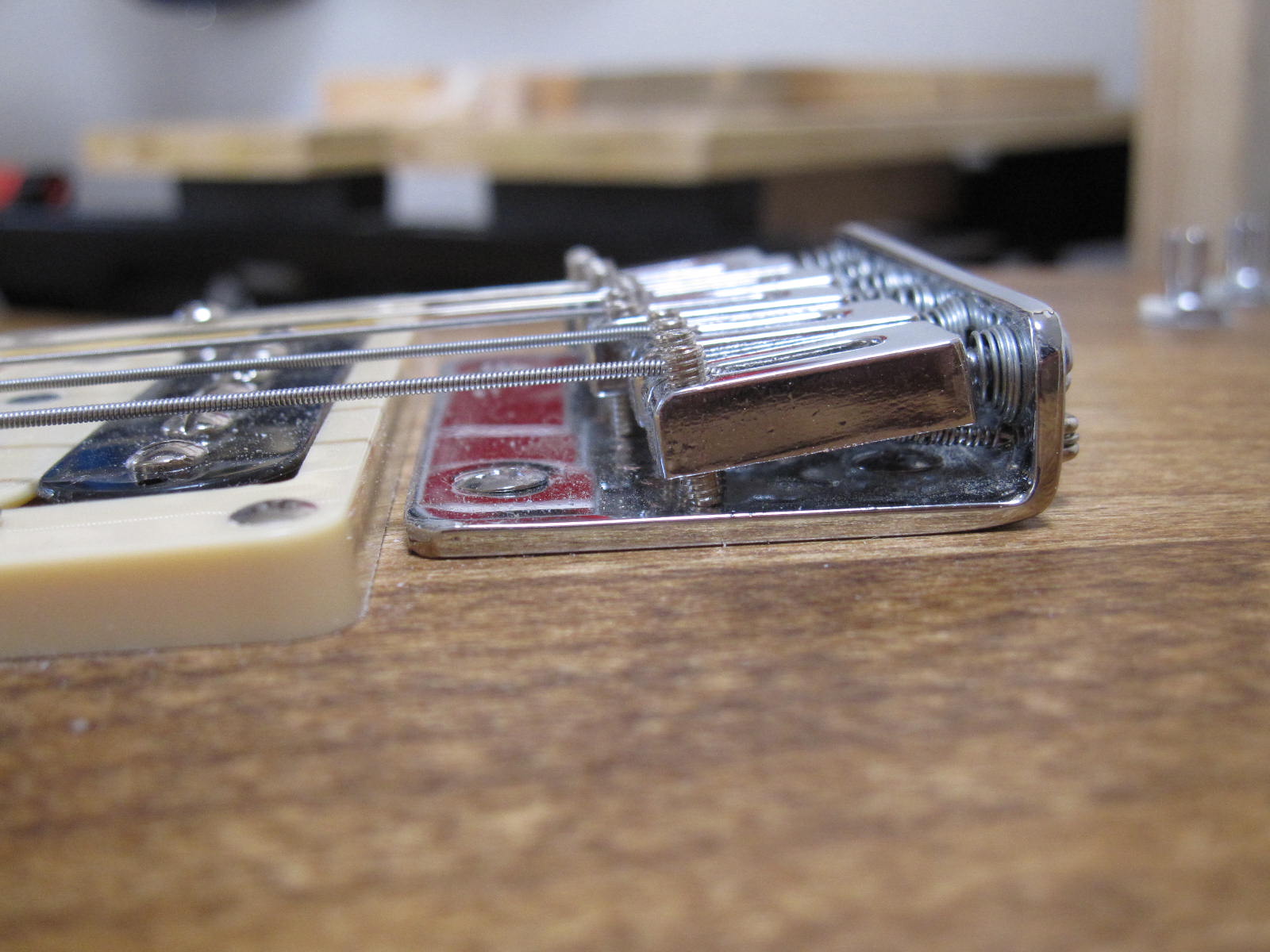

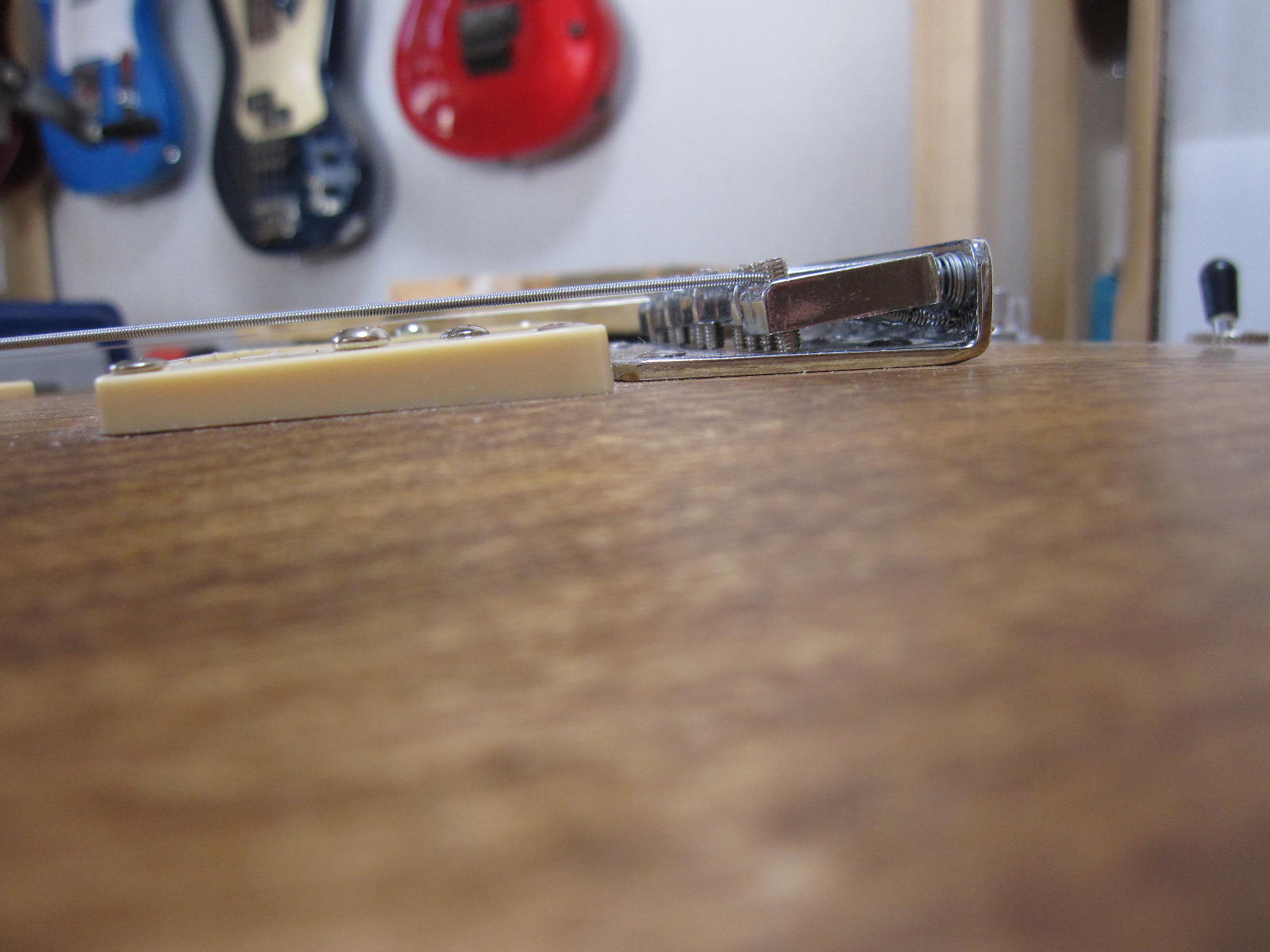

で、ブリッジ部での弦高調整です。
finish_05.jpg finish_07.jpg

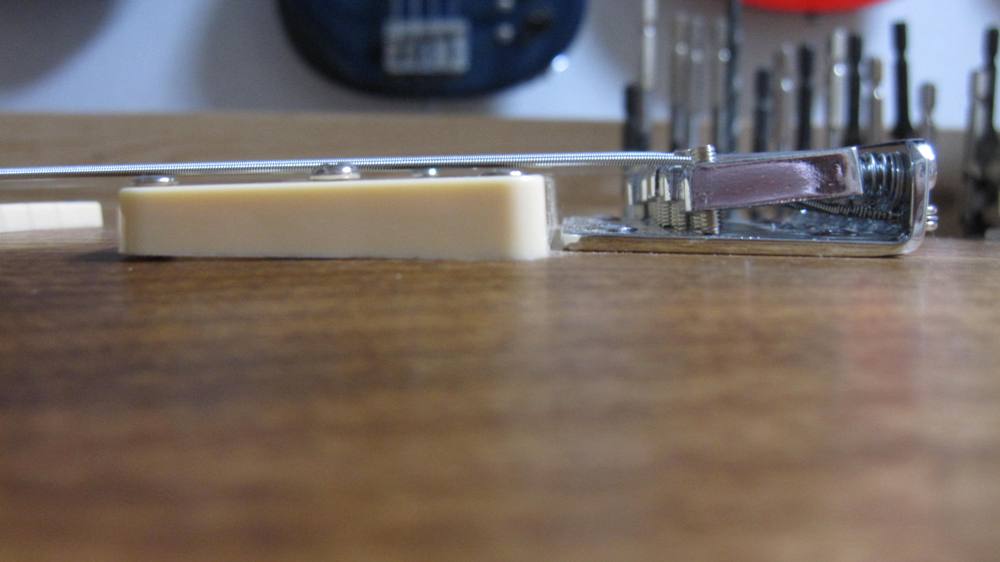

最終フレット上での隙間が2~2.5ミリぐらいに設定したんですが・・・・
ブリッジの高さが8ミリになっちゃいました。(設計上は11ミリ)
・・・・やっぱ、ネックの仕込みがイマイチだったんでしょうねぇ。

上の絵、実は、オクターブ調整が終わった後の絵なんですが、
ちょっと、ブリッジの取り付けが前すぎましたねぇ。
一応、調節可能範囲内なんだけど、あと5ミリぐらい後ろの方がカッコよかったかも
リアPUも、あと5ミリぐらい後ろにしてブリッジも同様に下げるってのがよかったな
まあ、細かなところでの反省点は、挙げたらキリがありません

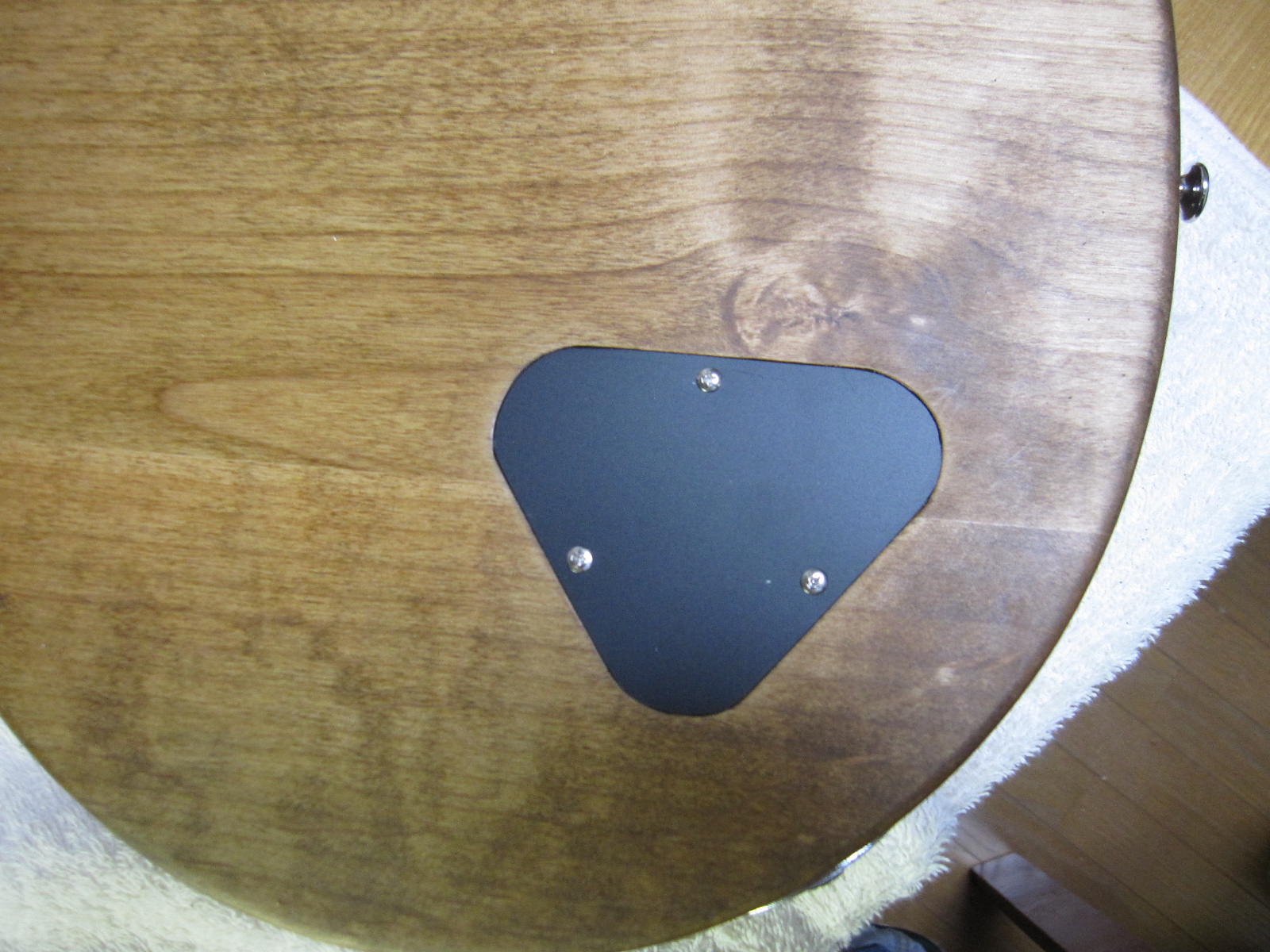

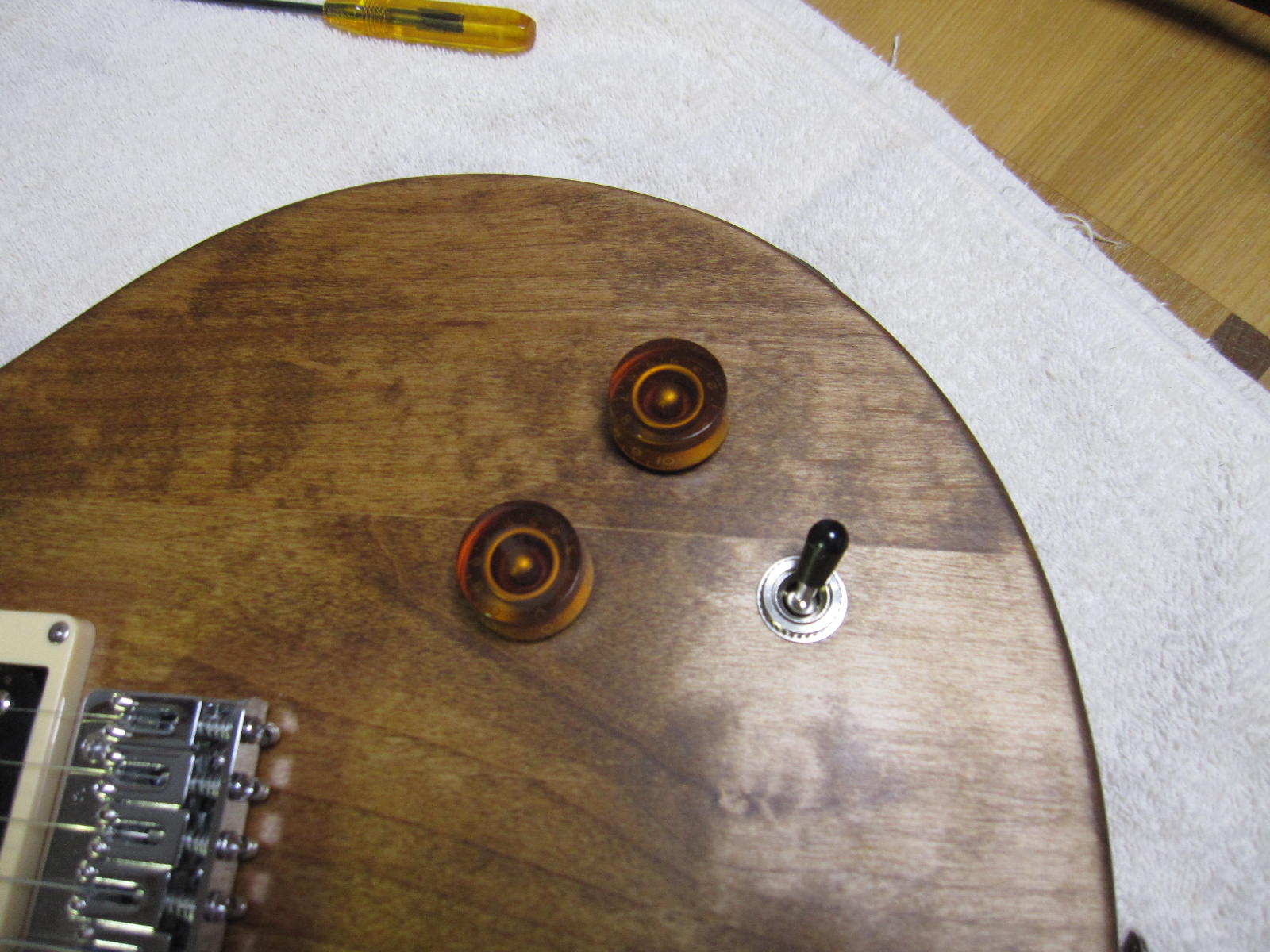

あとは、裏パネルをつけて、ノブをつければ、
finish_08.jpg finish_09.jpg

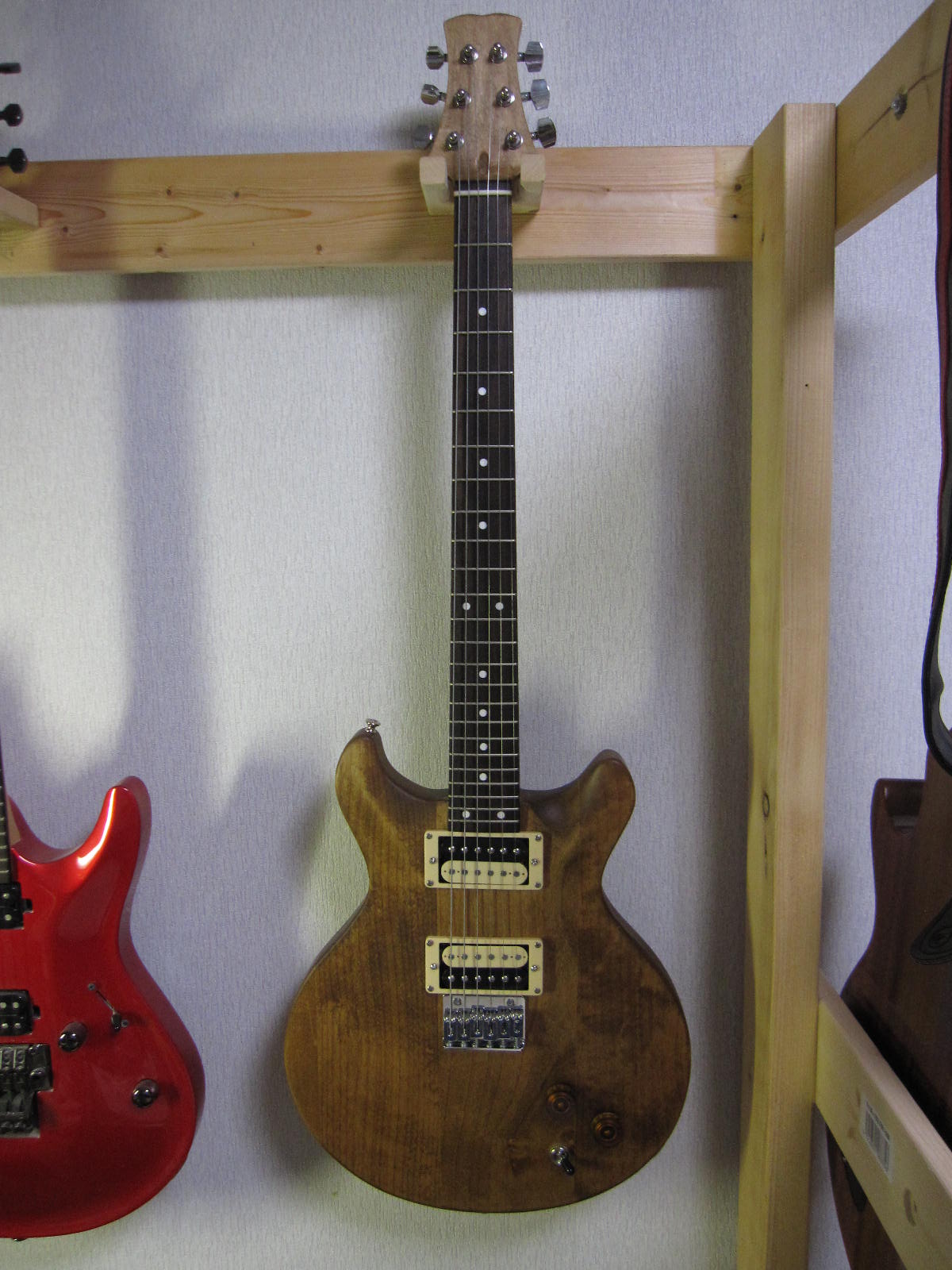

完成です!

<ネック製作の記事一覧>
指板製作:その1 ローズウッドの指板材の厚みを6ミリに、ひたすら削ります。
指板製作:その2(フレット溝切り) フレット溝を切ります。
指板製作:その3(~ネック製作:その0) 指板の幅を罫書いて切ります。ネック材を外周を切り始め。
ネック製作:その1 ネック材の外周を荒く切り落とします。ヘッドのトップ面を整形します。
ネック製作:その2 ロッド溝の埋め木を作成します。ロッド溝の両端を掘ります。
ネック製作:その3(ロッド溝掘り) ロッド溝を掘ります。
ネック製作:その4(ロッド仕込み) ロッドを仕込んで、埋め木を埋めます。
ネック製作:その5 ヘッド裏、ボディとのジョイント部を整形。ヘッドの外周を荒く加工。
ネック製作:その6(指板接着) ヘッドの外周を整形してから、指板を接着します。
指板製作:その4(アール付け) 指板にアールをつけます。
指板製作:その5(ポジションマーク) 指板にポジションマークを埋め込みます。
ネック製作:その7(サイドポジ) ネックの側面を整形してから、サイドポジを埋め込みます。
ネック製作:その8(ヘッド仕上げ~グリップへ) ヘッドの仕上げをして、グリップに取り掛かります。
ネック製作:その9(グリップ完成?) 一応、グリップの丸みつけが完成(したつもり)


<ボディ製作の記事一覧>
ボディ製作:その1(外周切り出し) ノコギリでひたすらギコギコします。
ボディ製作:その2(厚みだし) 5ミリほど厚みを落とす。結構メンドイ
ボディ製作:その3(外周仕上げ1) とりあえず、ノコギリでもう少し
ボディ製作:その4(外周仕上げ2) カンナで仕上げにかかりまして、
ボディ製作:その5(外周仕上げ3) ペーパーでデコボコを整える感じ。
ザグリ治具製作:その1(コントロール&ピックアップ) ザグリ加工用のガイドを作ります。
ボディ製作:その6(コントロールザグリ)
 トリマーで無理やり
ボディ製作:その7(ネックポケット) 20ミリ以上掘るのは結構大変
ボディ製作:その8(ピックアップザグリ) ハム用のザグリも掘ります。
ボディ製作:その9(カッタウェイ) カッタウェイって結構切り取りにくいものです。
ボディ製作:その10(アーチ加工1&配線穴) 配線穴、結構やばかった。
ボディ製作:その11(アーチ加工2) トリマーで段々に削ります
ボディ製作:その12(アーチ加工3) 反り鉋の出番です。
ボディ製作:その13(アーチ仕上げ)+α ペーパーで仕上げて、ついでにペグ穴も
ボディ製作:その14(外周アール1) 外周アール用の冶具を作って、とりあえず裏面を
ボディ製作:その15(外周アール2+ジャック穴) 表面もやってから、ジャック穴あけ
ボディ製作:その16(生地調整1)+ネックジョイント
 軽く生地調整して、ネックを接着しちゃいます。

<ネックセット後の記事>
ネックセット後:その1(ヒール加工1) ノミ等を使ってヒール加工。カッタウェイが邪魔!
ネックセット後:その2(刃物の研ぎ) 小刀の切れ味がそろそろヤバイ。
ネックセット後:その3(ヒール仕上げ+グリップ仕上げ) で、グリップ全体の仕上げです。
ネックセット後:その4(ピックアップザグリ) ネックで埋まっちゃったフロントPUザグリを掘り直し
ネックセット後:その5(指板調整) ネックの反りをちょっと修正
ネックセット後:その6(フレット打ち) フレット打ちです。そのまんま
ネックセット後:その7(フレット端の処理) 垂直に切って、斜めにカットして、丸めます
ネックセット後:その8(フレットすり合わせ+溝埋め) フレットの高さをそろえます
ネックセット後:その9(生地調整) 塗装の前処理。ピカピカに磨き上げます。
ネックセット後:その10(オイルフィニッシュ) 初のオイルフィニッシュ。ムラが気になる・・・
ネックセット後:その11(組み込み) パーツを取り付けていきます。
ネックセット後:その12(ナット加工) 弦をはって、ナットを加工
ギター製作:自家製3作目完成! ともかく完成です(本記事)


主に自分用の作業手順覚書のようなものですが、
お役に立つ方がおられましたら、幸いです。

というわけで、このブログも通常営業?に戻そうか・・・と。
