ボディ製作:その15(外周アール2+ジャック穴)

2013/02/18(Mon)22:18

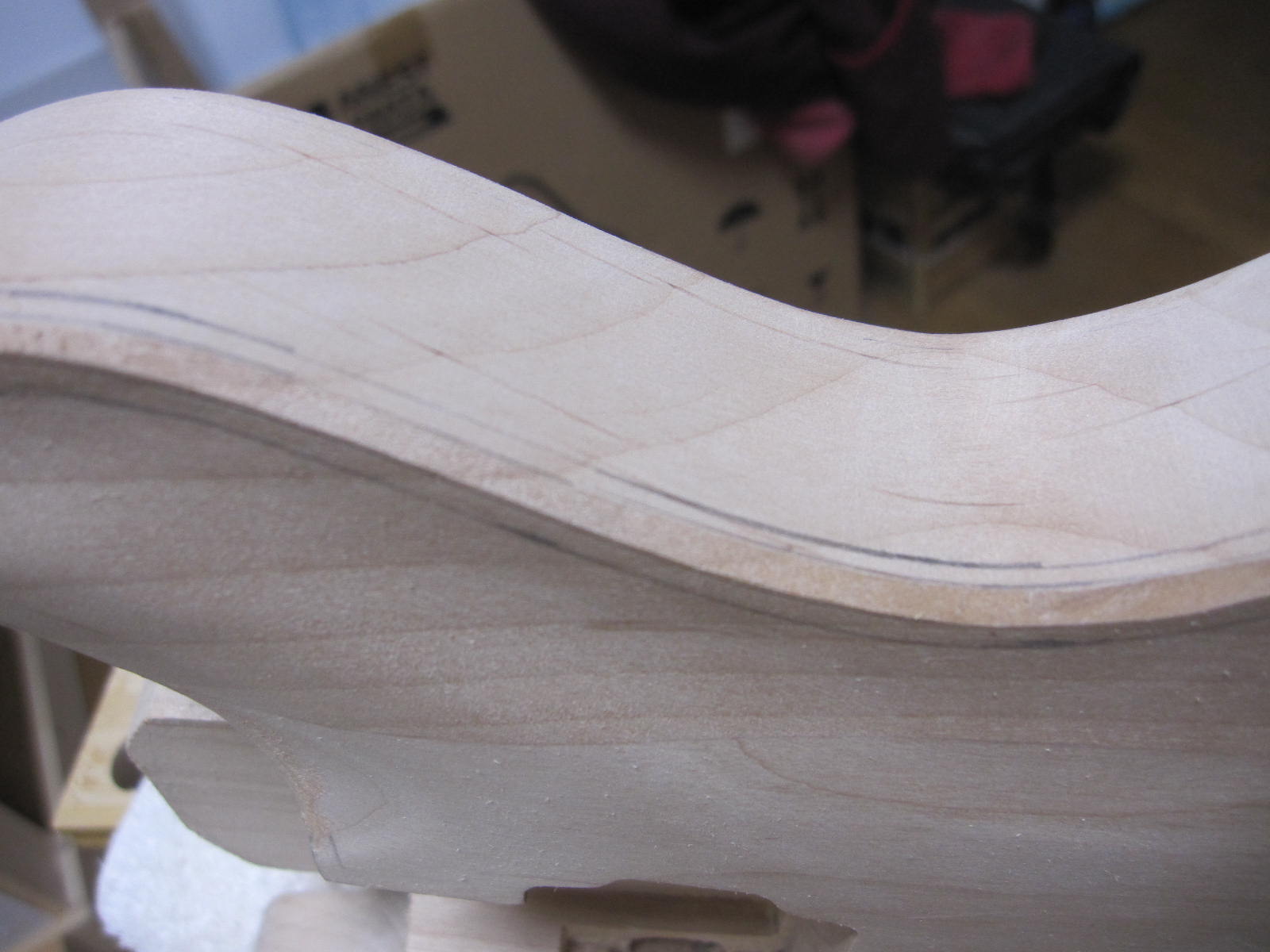

前回のつづき、外周アールの表側です。

例によって、アールの半分のところで面とりします。
body_114.jpg body_115.jpg body_116.jpg

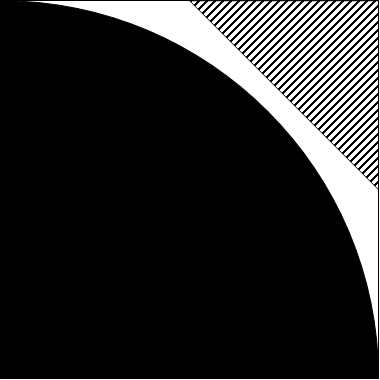

図で描くと、こんな感じ
黒い部分が最終的な目標となる形で、まずは、斜線部を切り取ってるわけですね。
その上で、角を落として丸める感じに、白い部分を削っていきます。

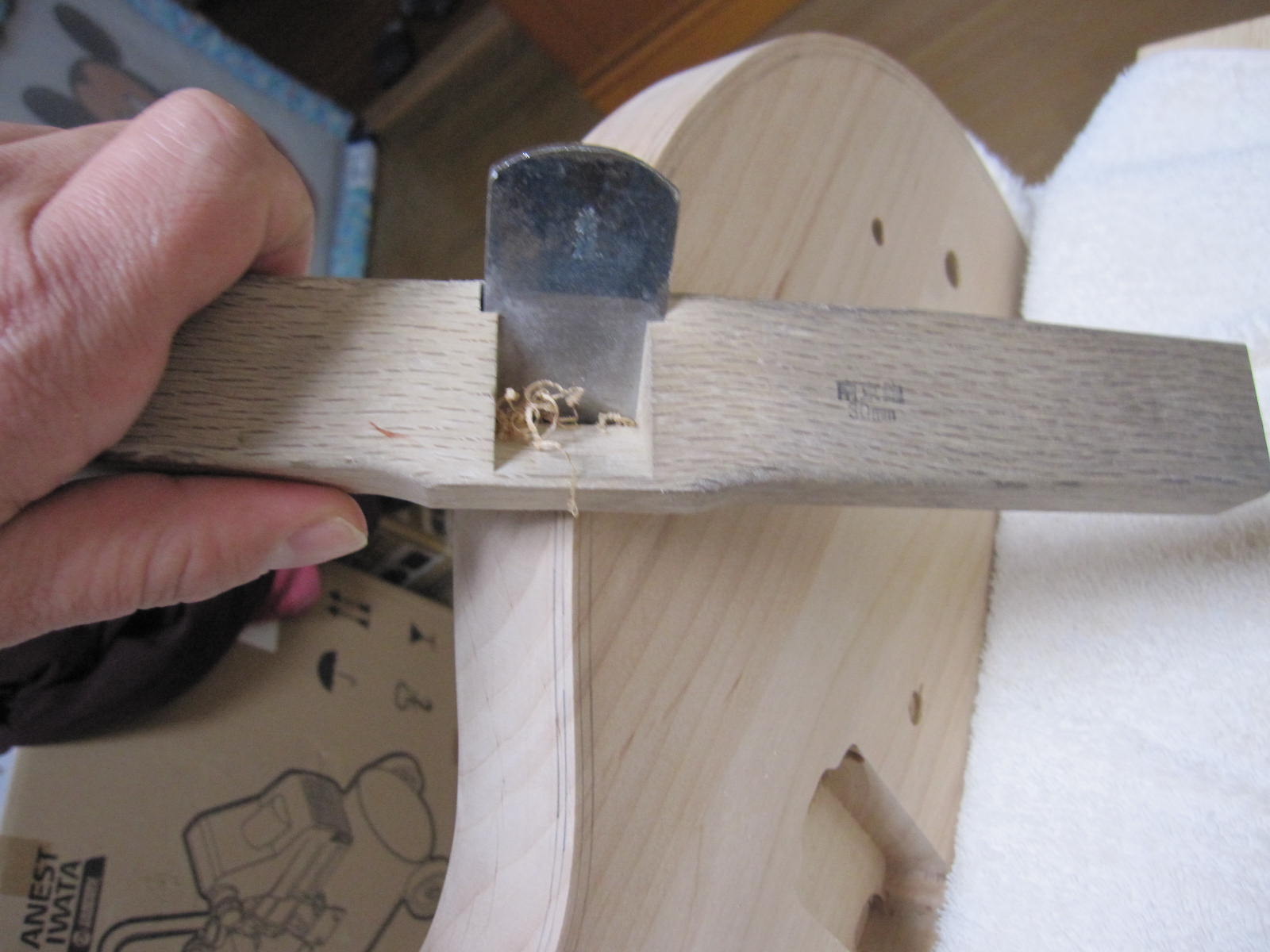

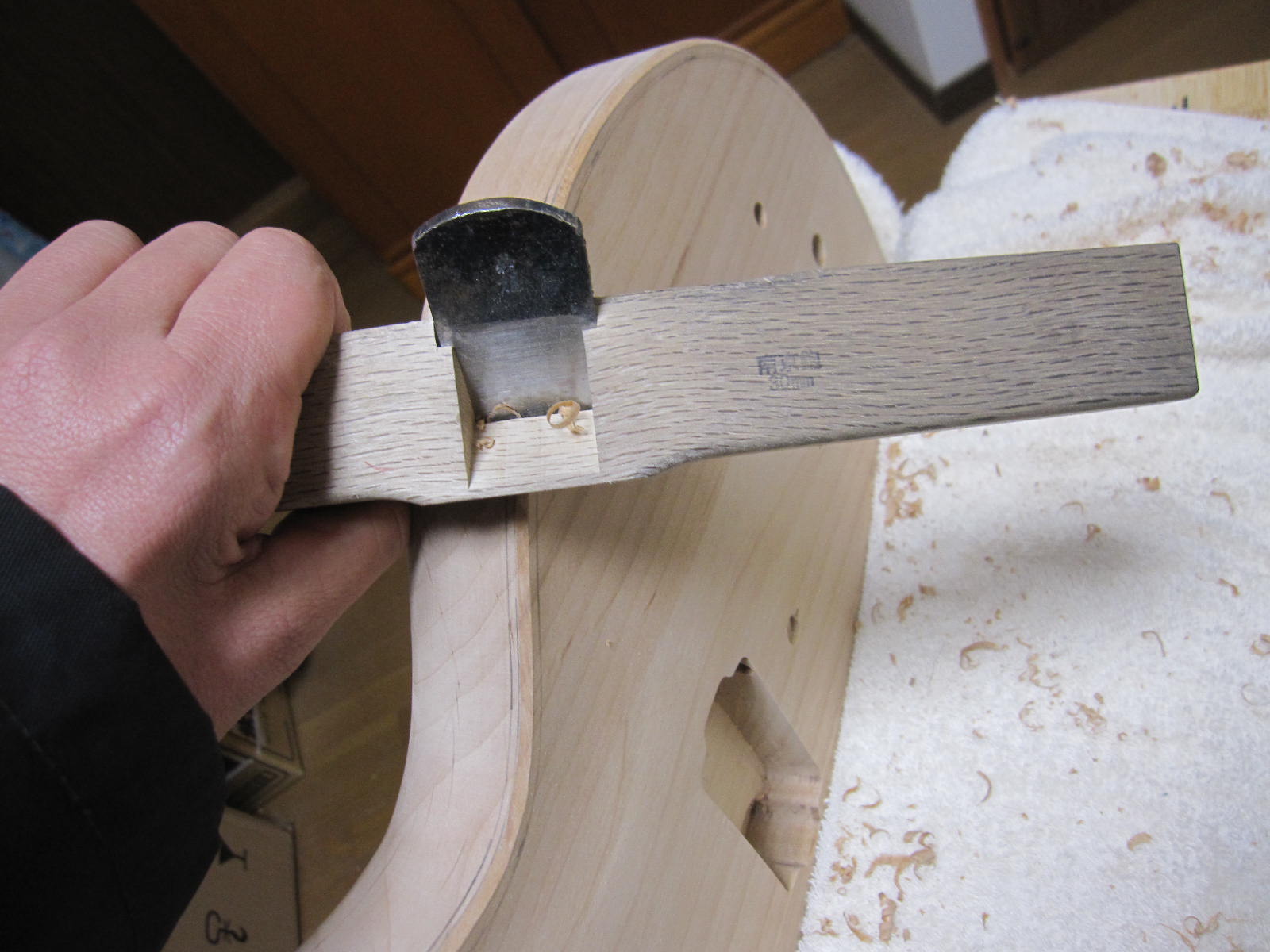

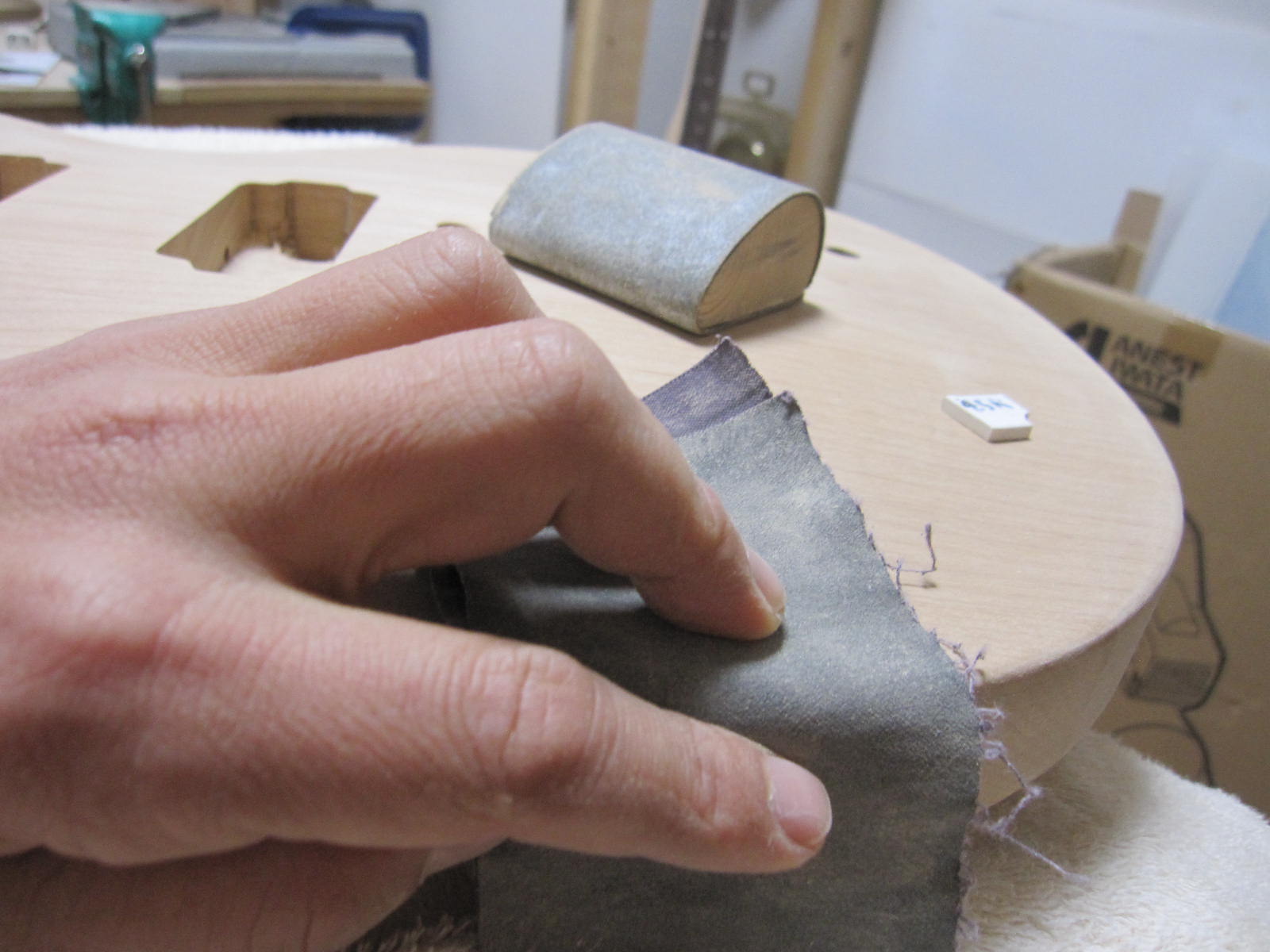

丸めるのは、鉋とか鉄ヤスリとか紙ヤスリとか、いろいろと駆使します。
body_117.jpg body_118.jpg

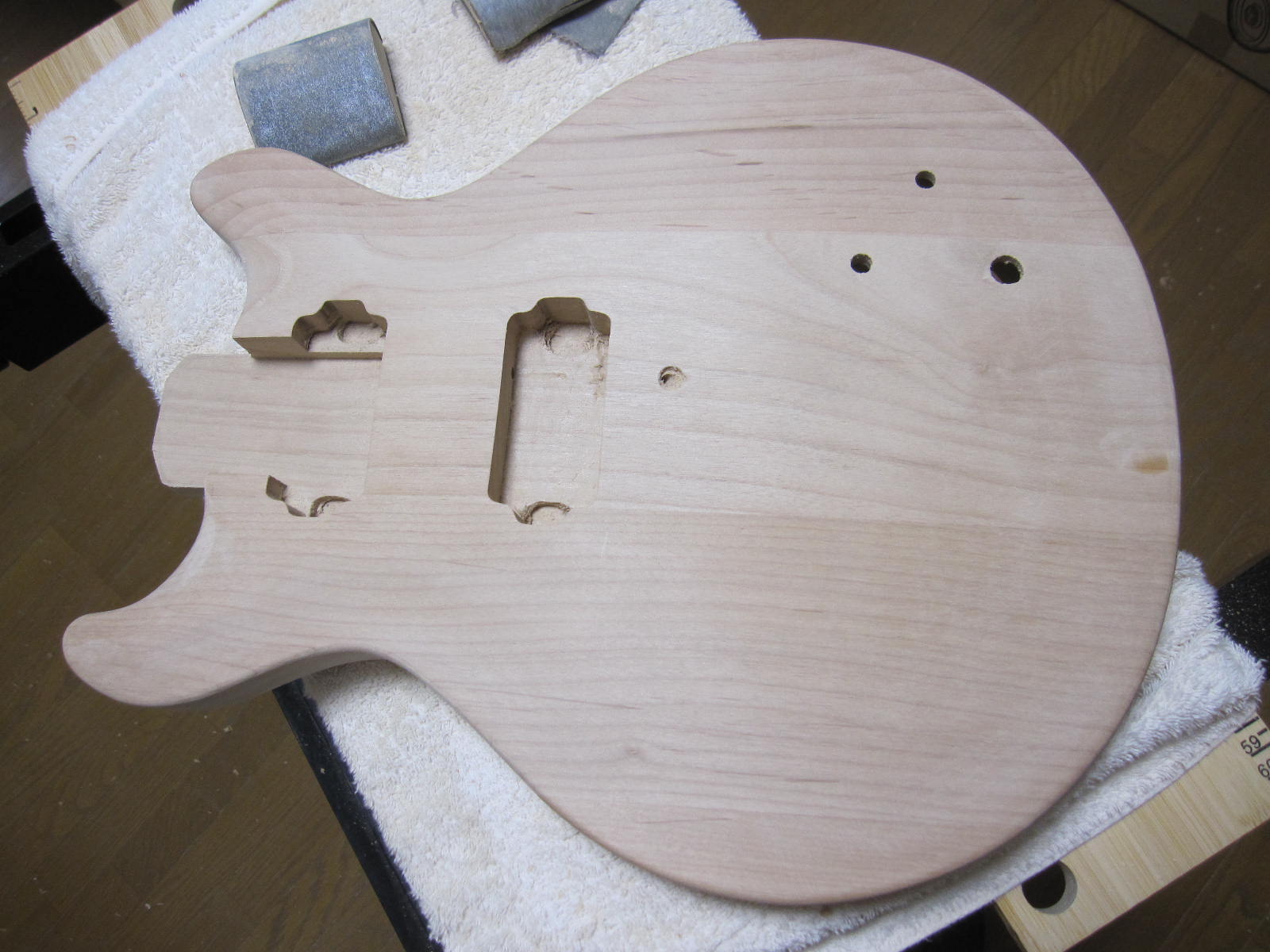

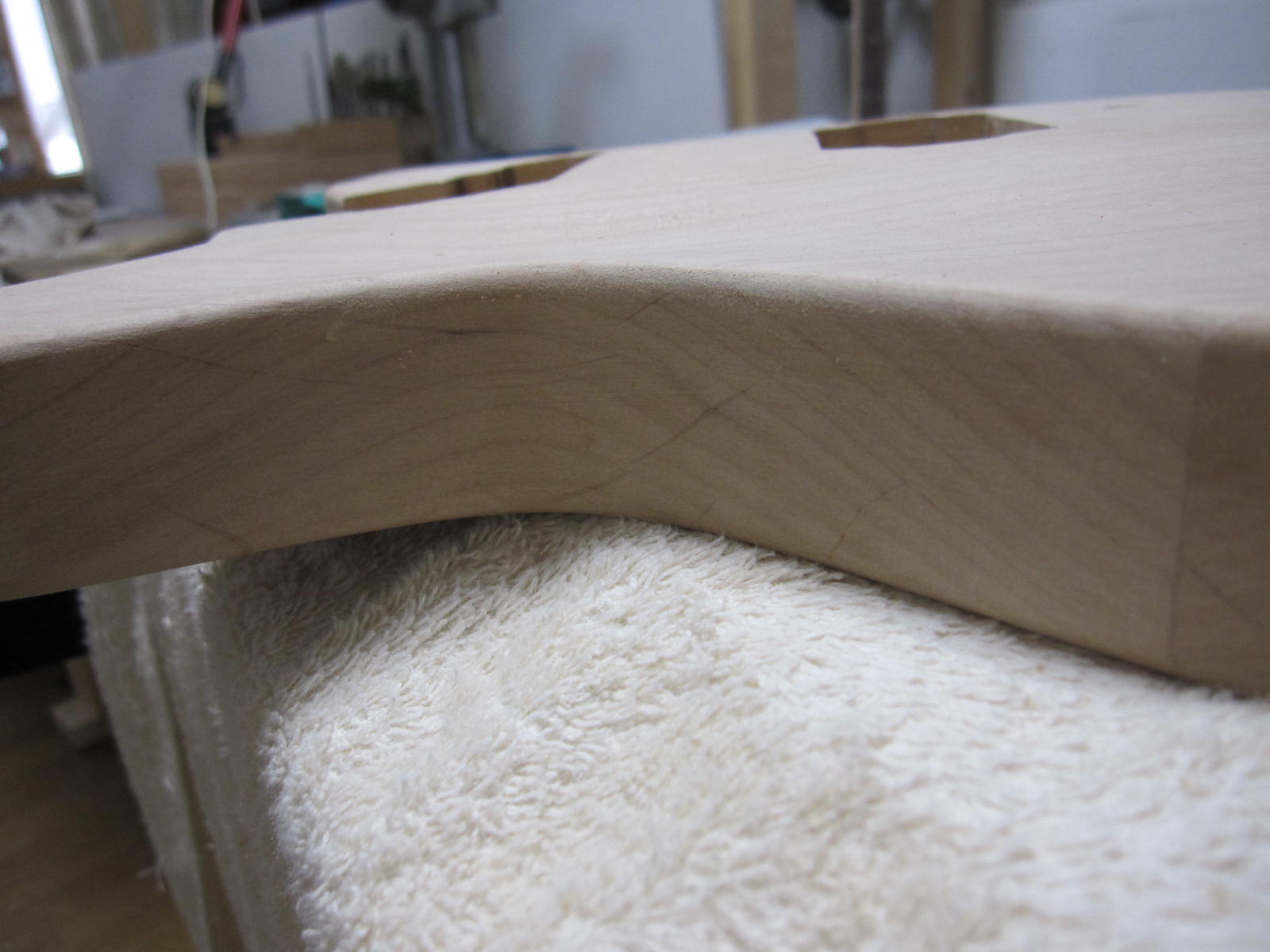

一応、これでアール付けが完成です。
body_119.jpg body_120.jpg

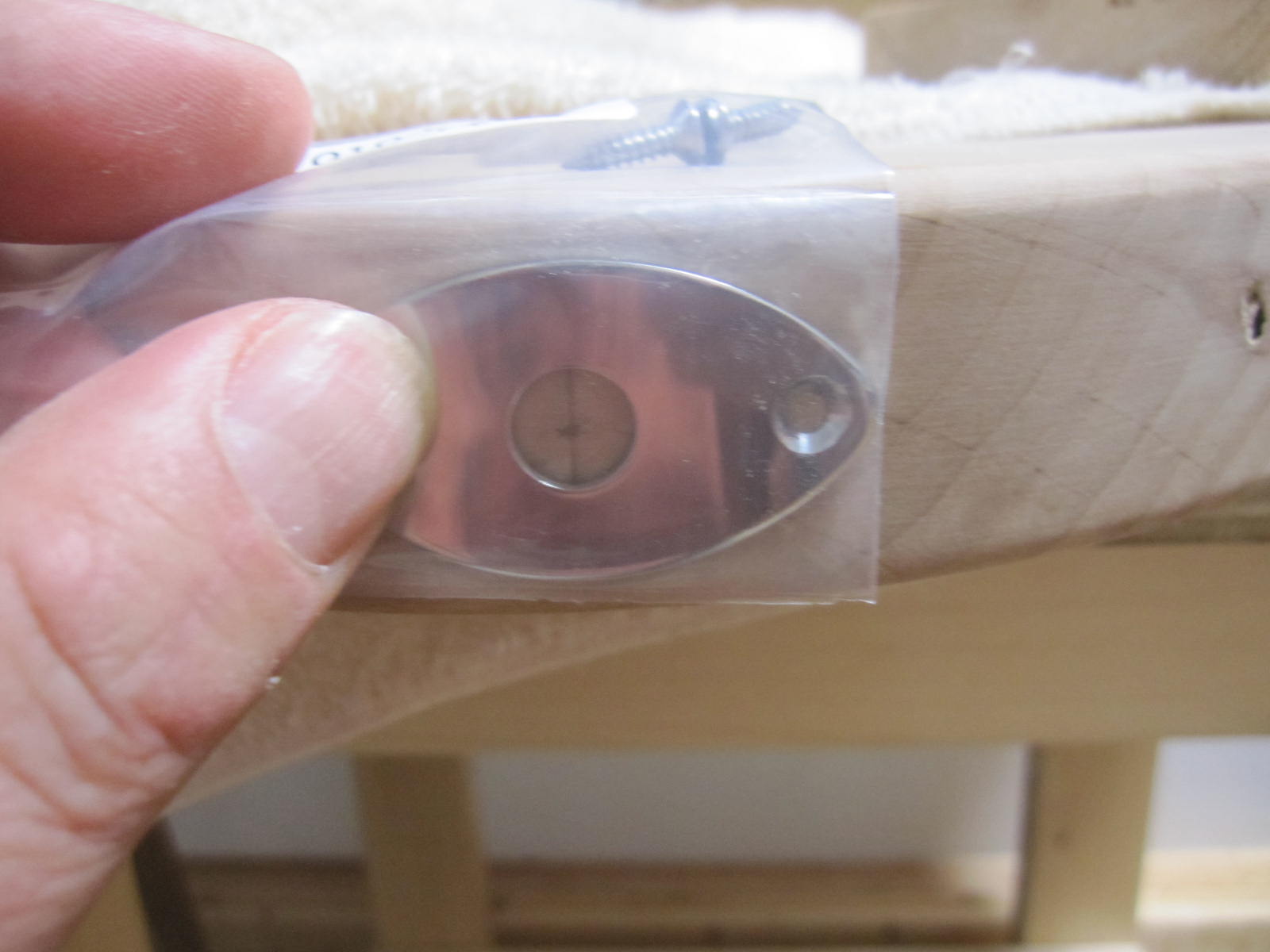

裏表全周にアールがついたので、ジャック穴をあけてみます。まずは罫書き
jack_01.jpg jack_02.jpg

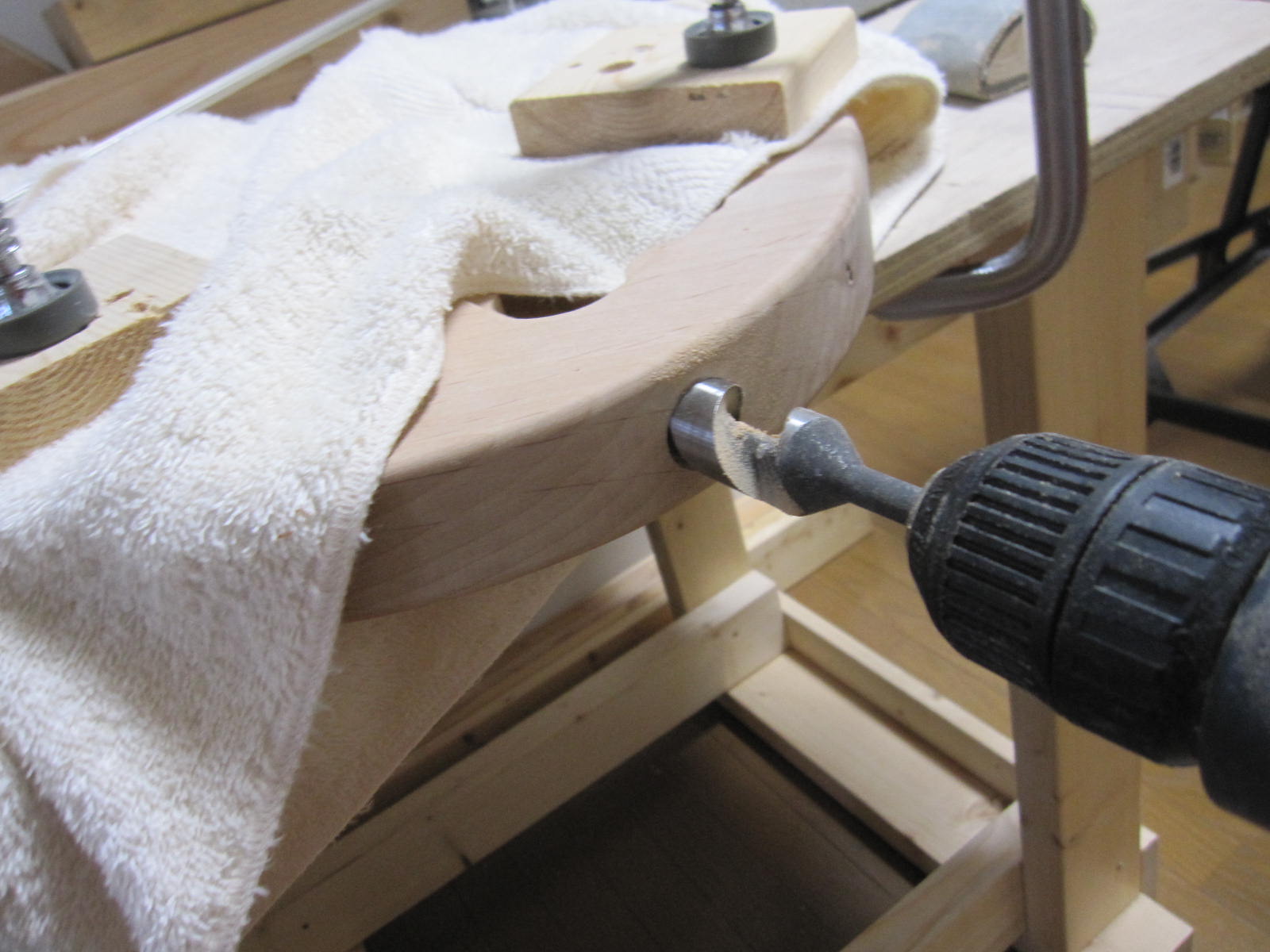

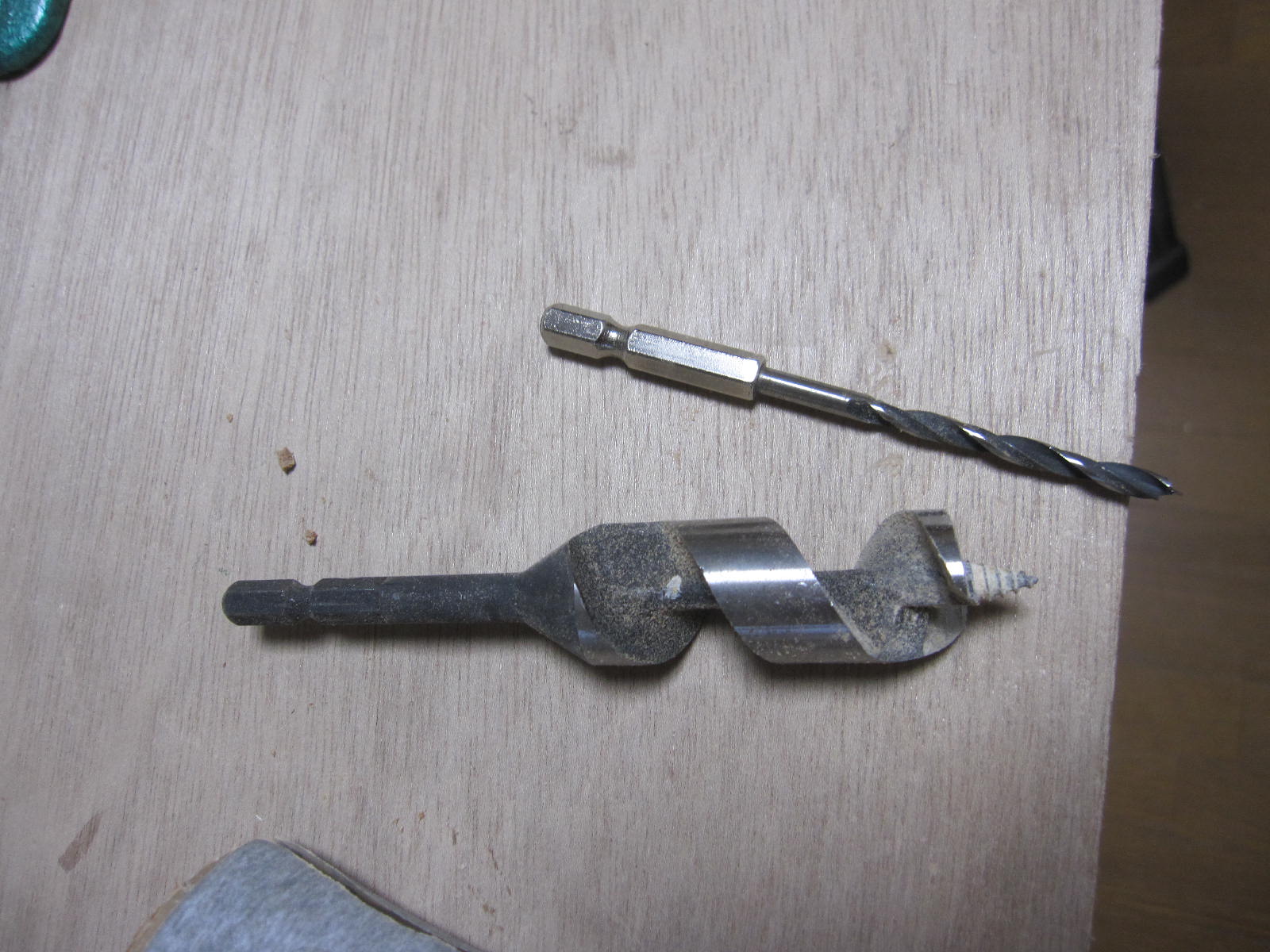

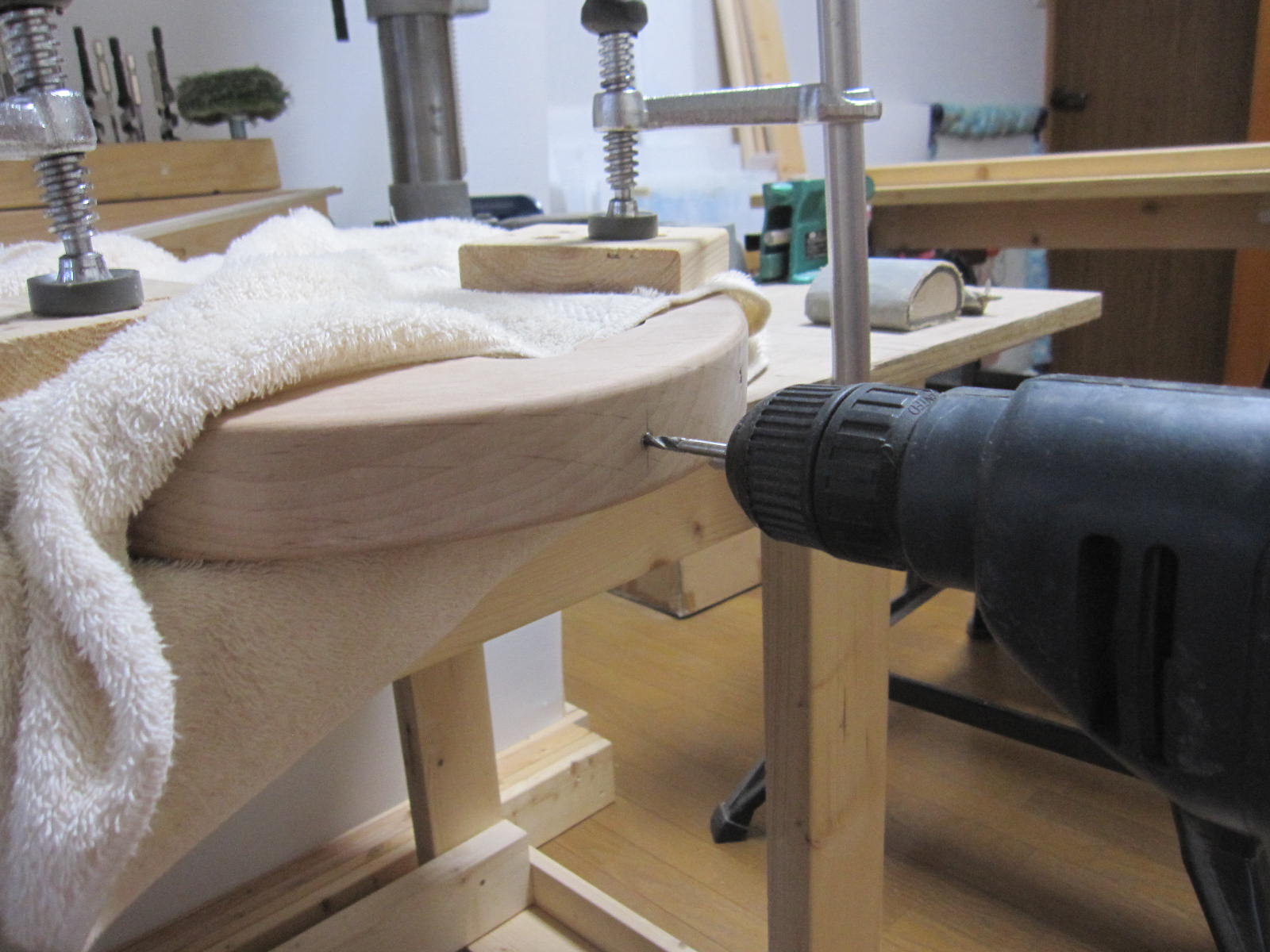

で、ハンドドリルで穴あけ。Φ4ミリとΦ20ミリのビットを使用。
20ミリのビットの先端ネジが悪さしやすいので、4ミリで下穴あけてみました。
jack_03.jpg jack_04.jpg jack_05.jpg
実は、ハンドドリルで20ミリをあけるのは結構無理やりでした。
本当は、ボール盤であけたいところなんだけど、
うちのボール盤だと、ボディを立てるだけの懐がないので、しかたなく・・・

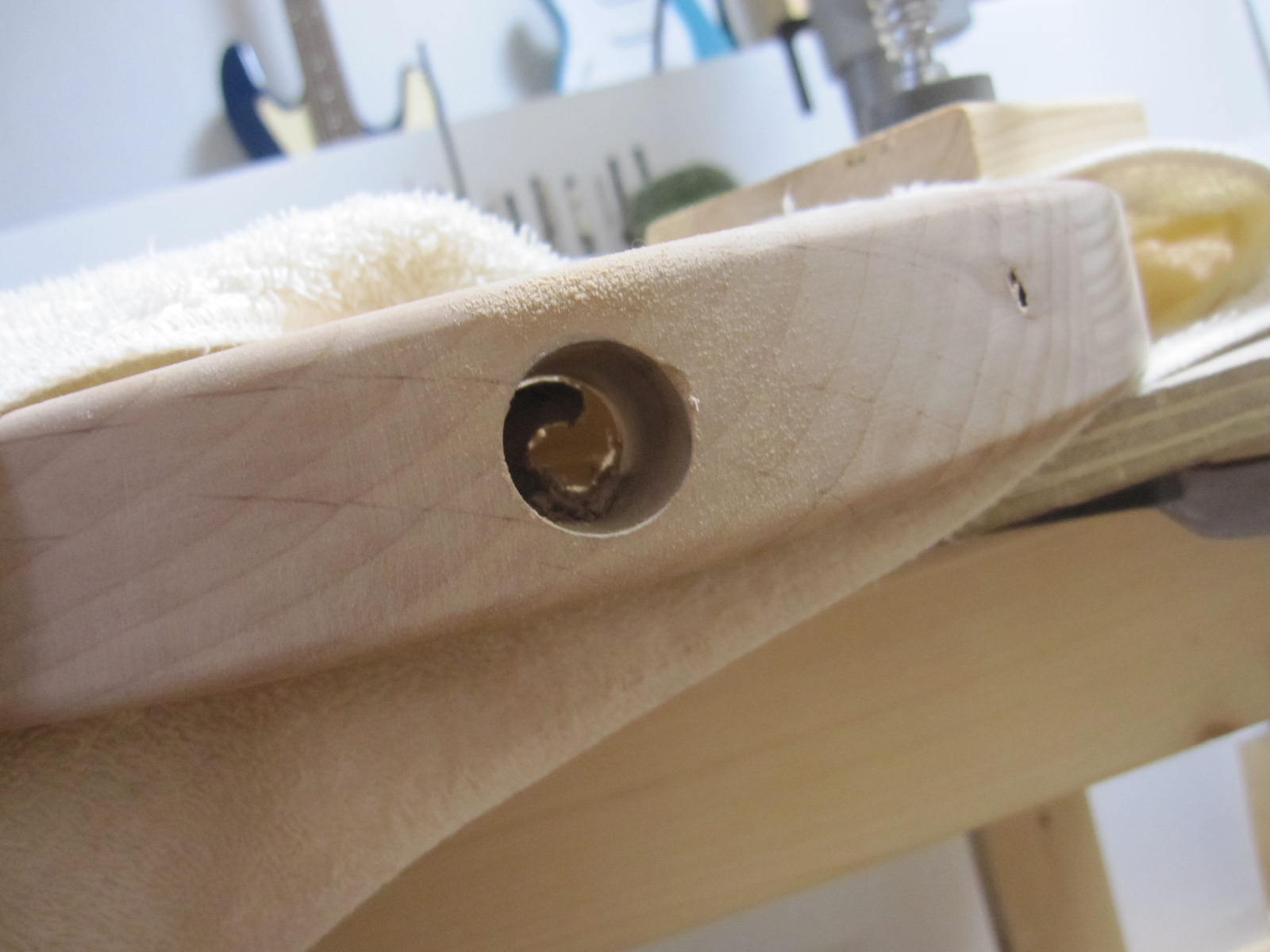

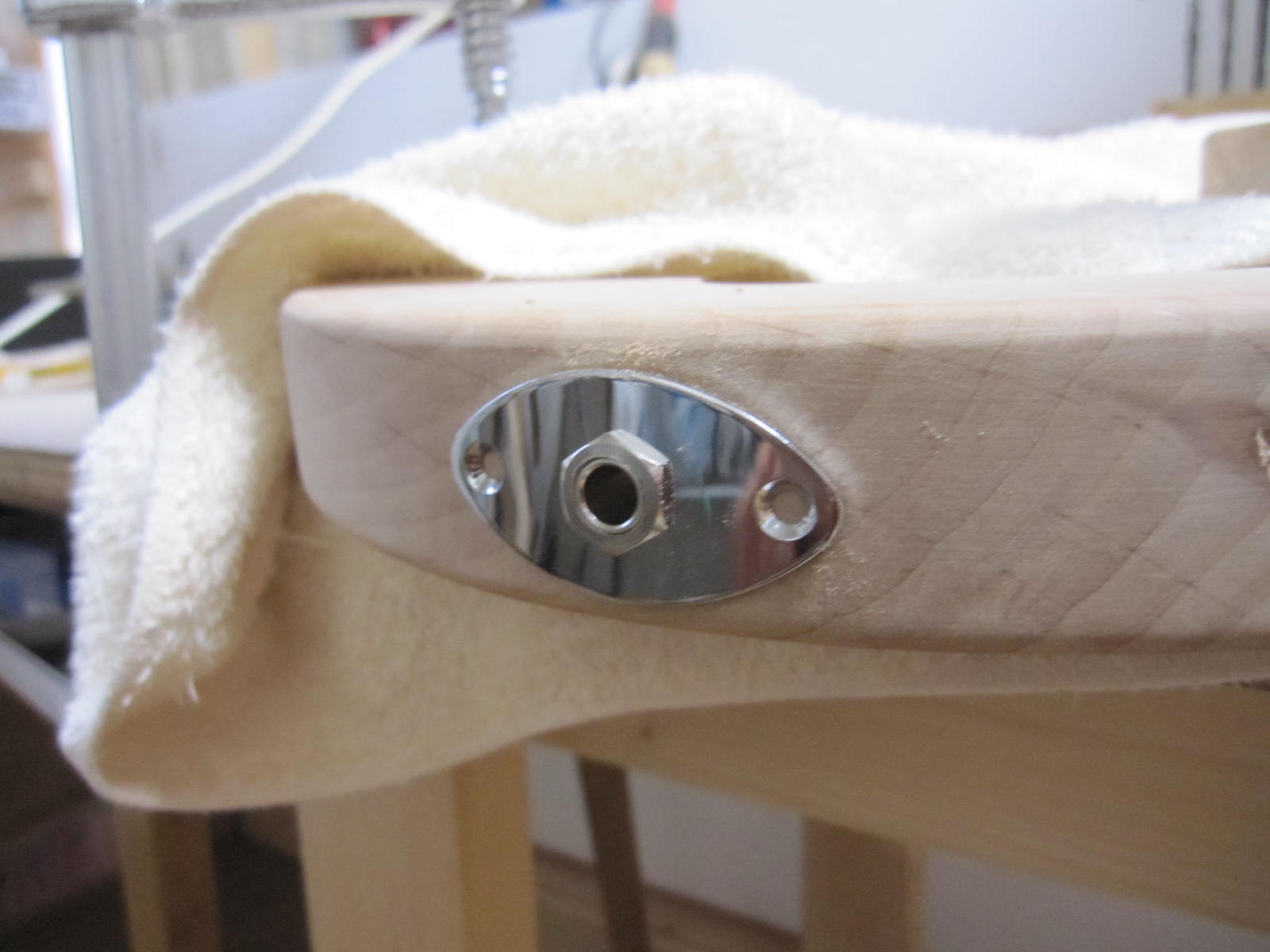

とにかく、穴があいて、ジャックがはまりました。
jack_06.jpg jack_07.jpg jack_08.jpg
ちなみに本当は、ジャックの寸法的には22ミリぐらいの穴が欲しいところ
なんだけど、20ミリのビットしか持ってないので、小刀でちょっと拡大したです。

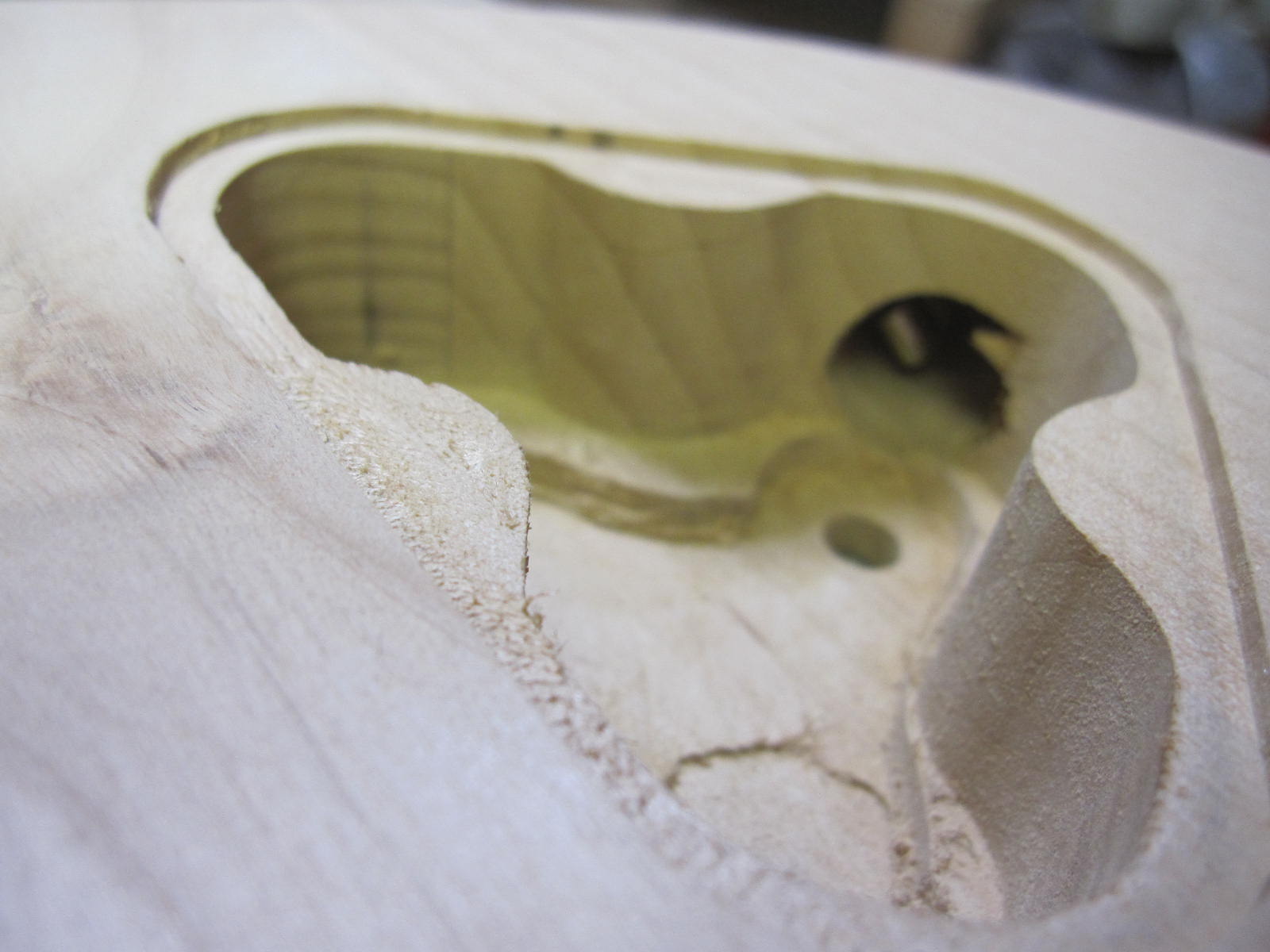

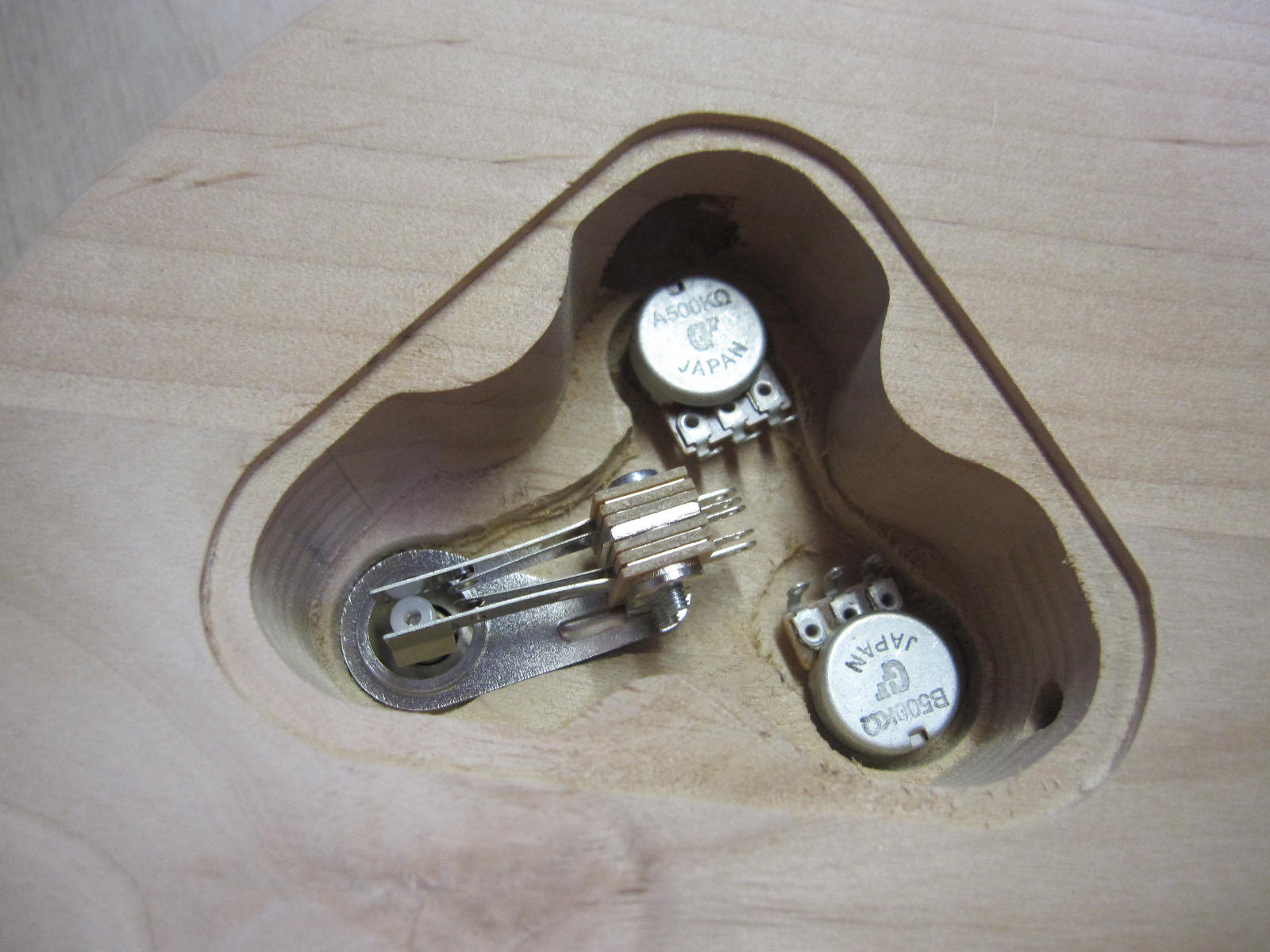

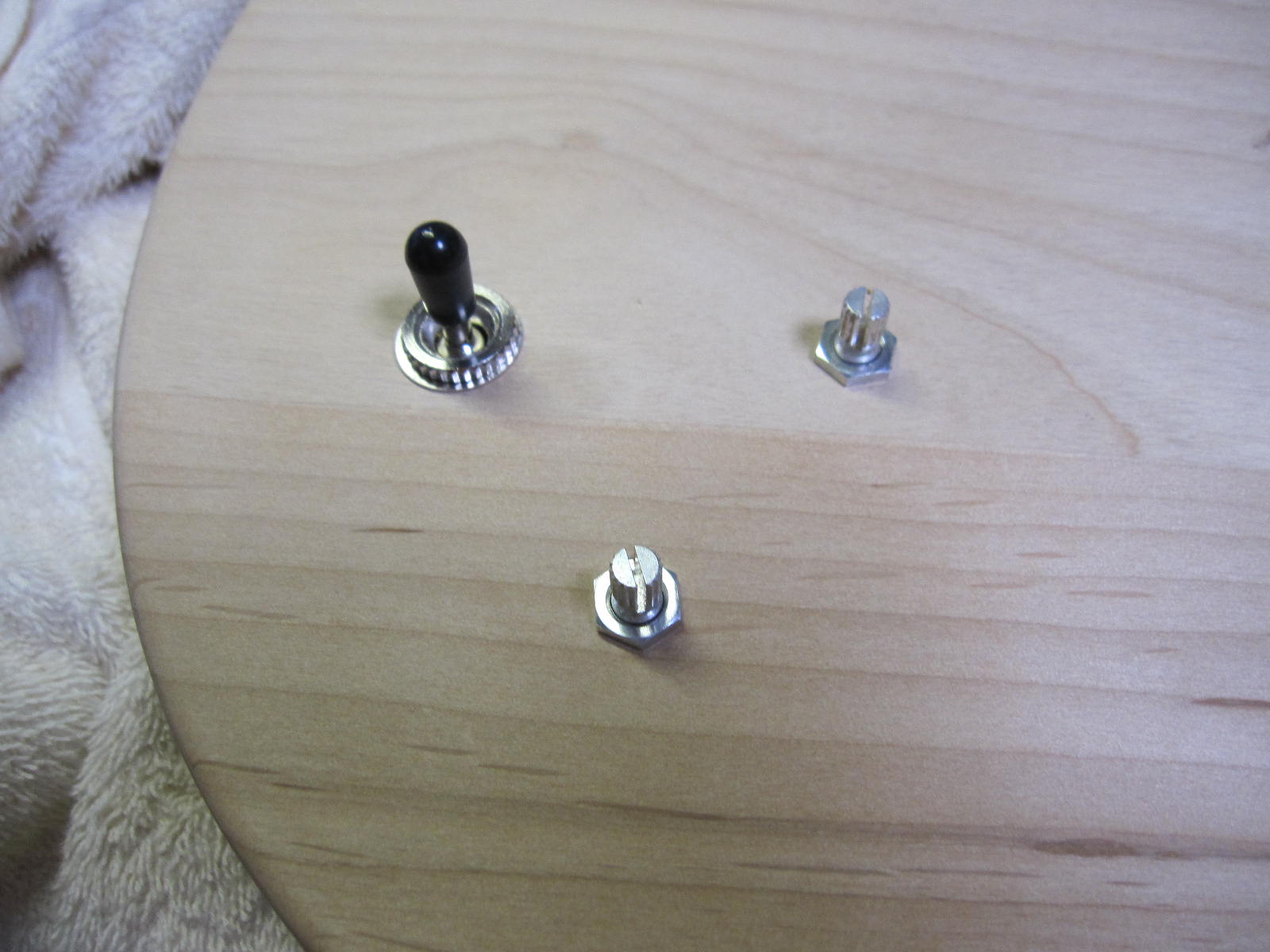

ついでなので、ポットとスイッチをはめてみました。
control_15.jpg control_16.jpg
いい感じでナットでとまってくれました。ザグリ深さが絶妙!

次は#320まで生地調整してから、いよいよネック接着です。
